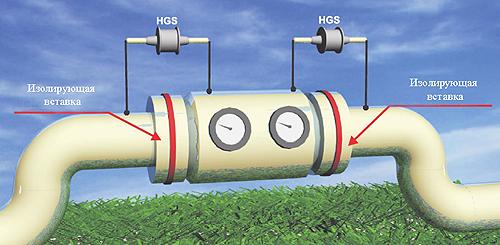

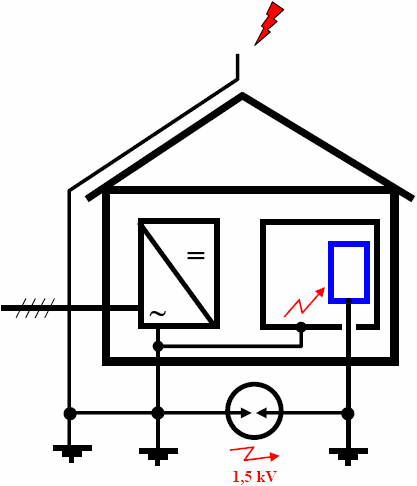

Разделительный разрядник HGS 100, предназначен для уравнивания потенциалов между металлическими составными частями и элементами объекта, которые не могут быть по условиям эксплуатации напрямую электрически соединены друг с другом. К ним могут относиться, например, заземленные металлоконструкции объекта с одной стороны, и газовые трубы, находящиеся под напряжением катодной защиты, или независимые (функциональные) заземляющие устройства, необходимые для обеспечения работоспособности оборудования обработки информации, с другой стороны.
В случае возникновения высокой разности потенциалов между этими элементами, разрядник срабатывает и кратковременно соединяет их между собой. Внутреннее сопротивление разрядника в открытом состоянии составляет 0,001 – 0, 002 Ома.
Разделительный разрядник HGS может применяться как для внутренней, так и для наружной установки.
| Тип |
|
HGS100 500 |
| Постоянное напряжение пробоя |
|
400…750 В |
| Переменное напряжение пробоя (50 Гц) |
|
> 500 В |
| Импульсное напряжение пробоя при 5 кВ/мкс |
|
< 1500 В |
| Макс. импульсный разрядный ток (8/20 мкс) |
Imax |
150 кА |
| Номинальный импульсный разрядный ток (8/20 мкс) |
In |
75kA |
| Импульсный ток (10/350 мкс) |
Iimp |
100kA |
| Заряд |
|
50 Ас |
| Энергия |
|
2500 кДж/Ом |
| Сопротивление изоляции |
|
> 1 ГОм |
| Емкость на частоте 1 МГц |
|
5 пкФ |
| Рабочая температура |
J |
-40 до +90oC |
| Монтаж |
|
2 вывода с резьбой диаметром М10 |
| Материал корпуса |
|
Силиконовая оболочка, устойчивая к воздействию внешней среды |
| Масса |
|
225 г |
| Номер по каталогу |
|
10 005 |
|
