УЗИП серии SPB соответствуют II классу, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98). УЗИП этой серии имеют в своем составе варисторы и устанавливаются на проводах воздушных линий электропередачи 0,4 кВ. Выпускаются два типа УЗИП данной серии, первый, для монтажа с помощью металлического зажима на неизолированные провода и второй, для монтажа с помощью прокалывающего зажима ENSTO SL 9.22, снабженного болтами со срывной головкой, на самонесущие изолированные провода (СИП). При применении второго типа УЗИП, возможен его монтаж на провод, находящийся под напряжением, т.к. срывная головка изолирована от контактов зажима. Все УЗИП этой снабжаются терморасцепителями, которые срабатывают при повреждении (перегреве) варисторов. Индикация состояния расцепителя осуществляется с помощью откидывающейся во время срабатывания крышки красного цвета, расположенной на корпусе УЗИП.

Присоединение УЗИП данной серии к заземляющему устройству осуществляется с помощью заземляющего 6 мм 2 кабеля длиной 65, 80 или 100 см. Цвет кабеля– черный или желто-зеленый. Длина и цвет заземляющего кабеля указывается в спецификации при заказе.

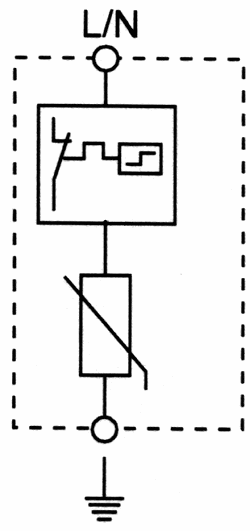

• принципиальная схема

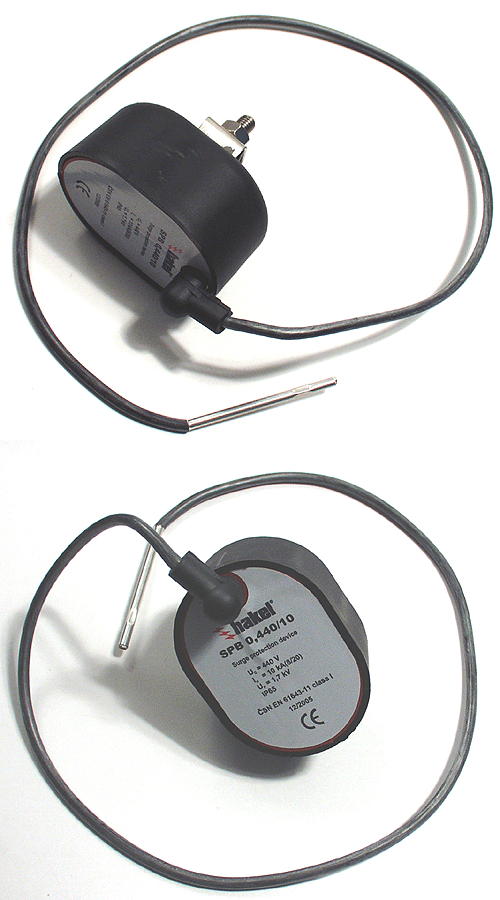

• Фото УЗИП серии SPB для неизолированных воздушных линий 0,4 кВ

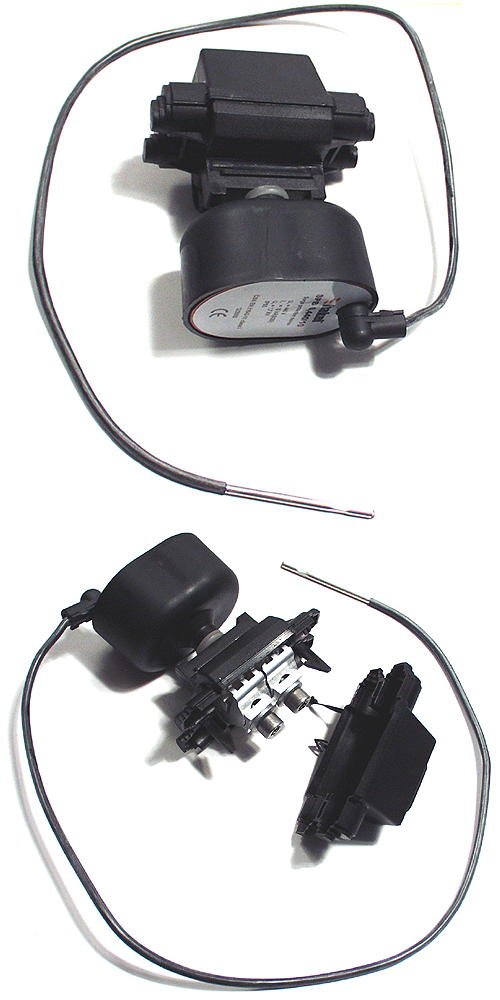

• Фото УЗИП серии SPB для самонесущих изолированных проводов (СИП) воздушных линий 0,4 кВ

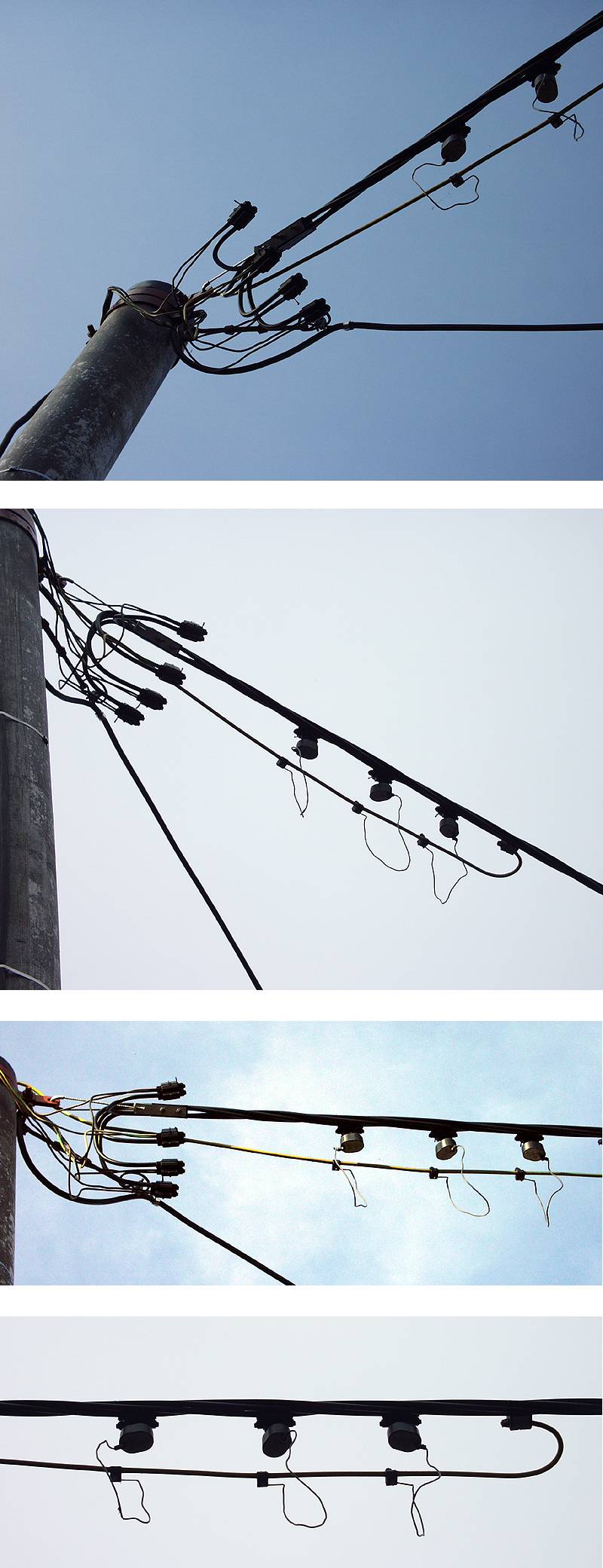

• Примеры установки УЗИП серии SPB на самонесущие изолированные провода (СИП) воздушных линий 0,4 кВ

Тип		SPB 0,440/10	SPB 0,280/10	SPB 0,440/10	SPB 0,280/10
Класс УЗИП в соотв. с МЭК 61643-12		II
Максимальное рабочее напряжение AC/DC	UC	440 В / 585 В	280 В / 350 В	440 В / 585 В	280 В/ 350 В
Номинальный  разрядный ток (8/20)	In	10kA
Макс. разрядный ток (8/20)	Imax	40 kA
Удельная рассеиваемая энергия	Emax	3 кДж/кВ
Уровень защиты при  разрядном токе 5 kA	Up	<1500В	<1500В	<1500В	<1500В
Уровень защиты при  разрядном токе 10 kA	Up	<1700В	<1700В	<1700В	<1700В
Уровень защиты при  разрядном токе 20 kA	Up	<2000В	<2000В	<2000В	<2000В
Рабочая температура	J	-40  -  +50oC
Степень защиты в соответствии с МЭК 529		IP65
Монтаж		На неизолированный провод с помощью металлического зажима,		На самонесущий  изолированный провод (СИП)
		расположение - вертикальное, с макс. откл. ± 45o		с помощью прокалывающего  зажима ENSTO SL 9.22,
				расположение - вертикальное, с макс. откл. ± 45 o
Длина  заземляющего кабеля		65, 80 или 100 см
Цвет заземляющего кабеля		черный или желто-зеленый
Масса		250g	250g	400g	400 g
Номер по каталогу		90 100 (SPB 0,440/10  100 жз)	90 106 (SPB 0,280/10  100 жз)	90 151 (SPB 0,440/10  100 жз)	90 157 (SPB 0,280/10  100 жз)
		90 101 (SPB 0,440/10  100 ч)	90 107 (SPB 0,280/10  100 ч)	90 152 (SPB 0,440/10  100 ч)	90 158 (SPB 0,280/10  100 ч)
		90 102 (SPB 0,440/10  80 жз)	90 108 (SPB 0,280/10  80 жз)	90 153 (SPB 0,440/10  80 жз)	90 159 (SPB 0,280/10  80 жз)
		90 103 (SPB 0,440/10  80 ч)	90 109 (SPB 0,280/10  80 ч)	90 154 (SPB 0,440/10  80 ч)	90 160 (SPB 0,280/10  80 ч)
		90 104 (SPB 0,440/10  65 жз)	90 110 (SPB 0,280/10  65 жз)	90 155 (SPB 0,440/10  65 жз)	90 161 (SPB 0,280/10  65 жз)
		90 105 (SPB 0,440/10  65 ч)	90 111 (SPB 0,280/10  65 ч)	90 156 (SPB 0,440/10  65 ч)	90 162 (SPB 0,280/10  65 ч)
