Компания HAKEL уверенно занимает лидирующее положение среди ведущих мировых производителей устройств для защиты электрооборудования, телекоммуникационного и другого электронного оборудования от импульсных перенапряжений и помех, а также устройств контроля изоляции в сетях с изолированной нейтралью.

Устройства для защиты от импульсных перенапряжений и помех

электрооборудования распределительных сетей до 1000 В

Разрядники

HAKELZIL, HAKELGAP

HAKELSTORM

B80, B100, HS100

B20, B20M




B80, B100, HS100


B80, B100, HS100

Грозоразрядники B80, B100, HS 100 предназначены для использования в низковольтных силовых распределительных системах в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003), главным образом при воздушном вводе. Все грозоразрядники соответствуют I-му классу УЗИП, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98). Грозоразрядники B80, B100 и HS100 представляют собой мощные газонаполненные разрядники и предназначены, главным образом для защиты нулевого провода низковольтных систем (N/PE) в сетях типа TN-S, но могут быть также использованы в сетях типа IT и TT.

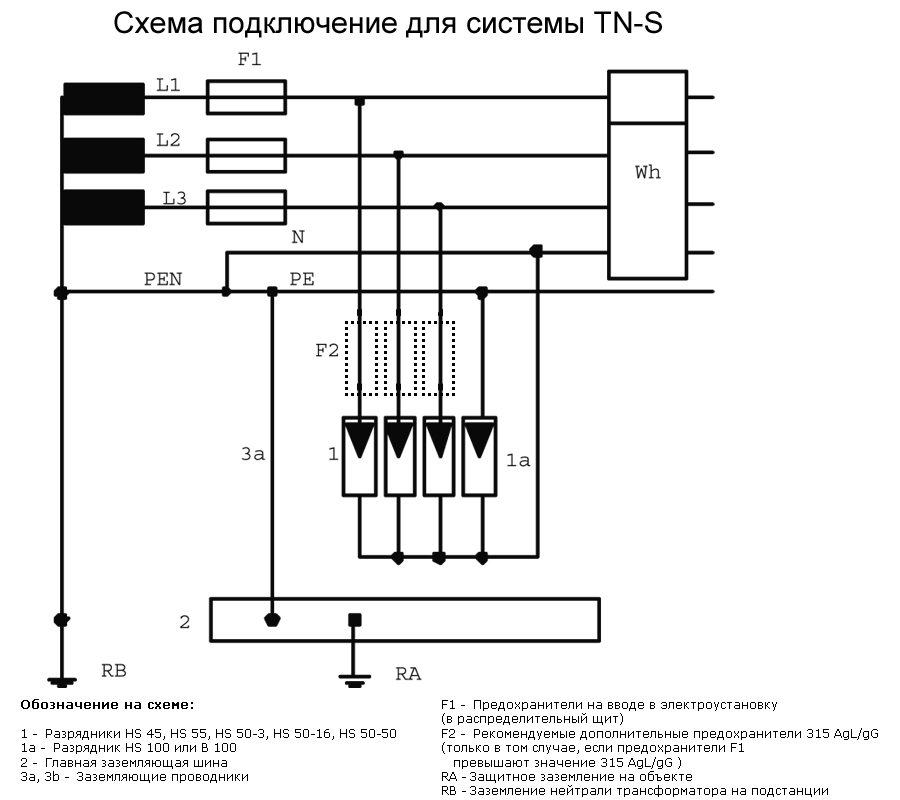

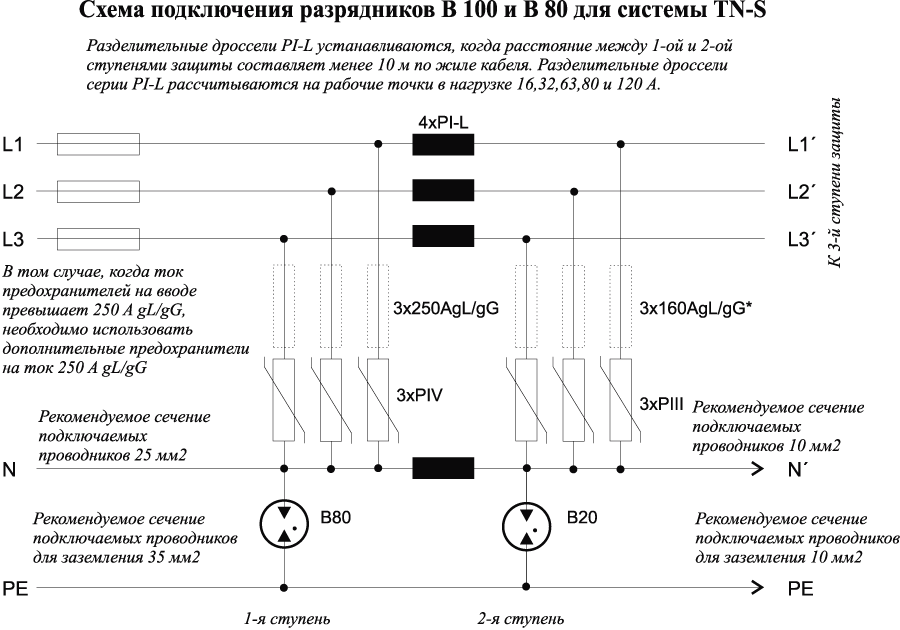

  • схемы подключения В80, В100 и HS100 для системы TN-S

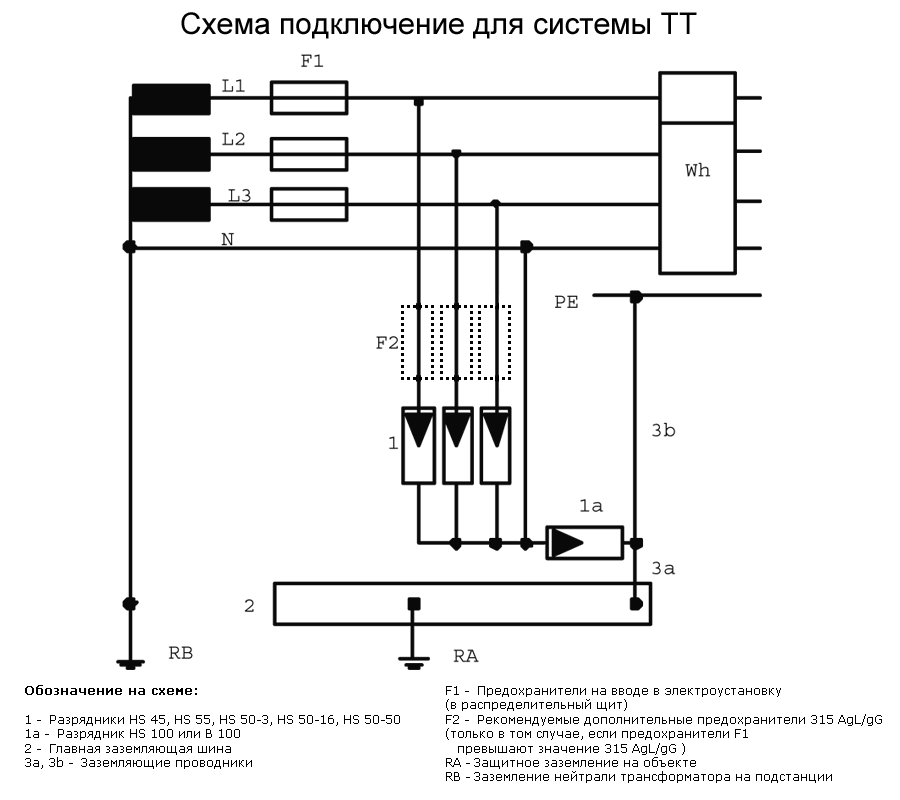

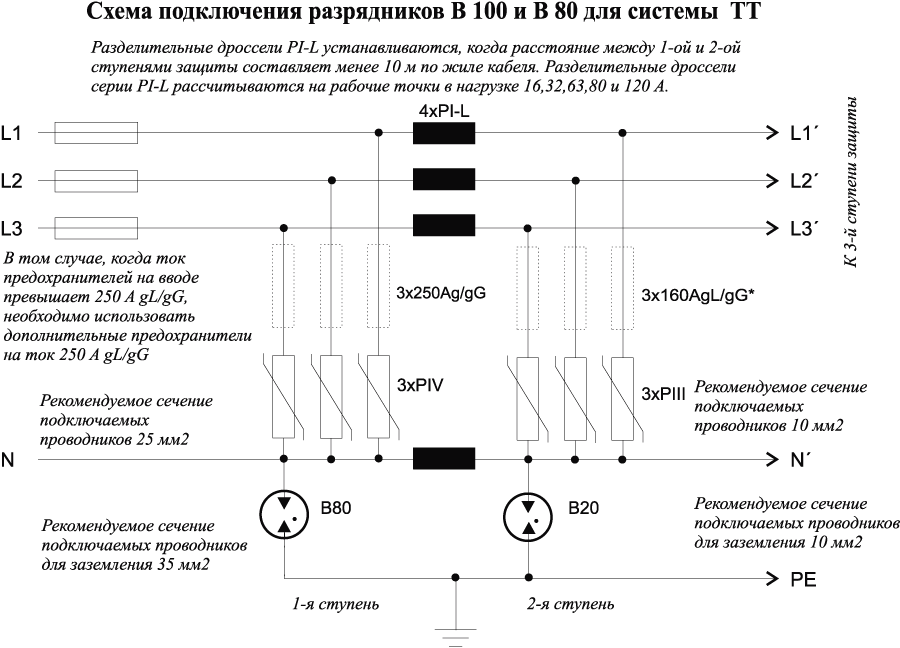

  • схемы подключения В80, В100 и HS100 для системы TT

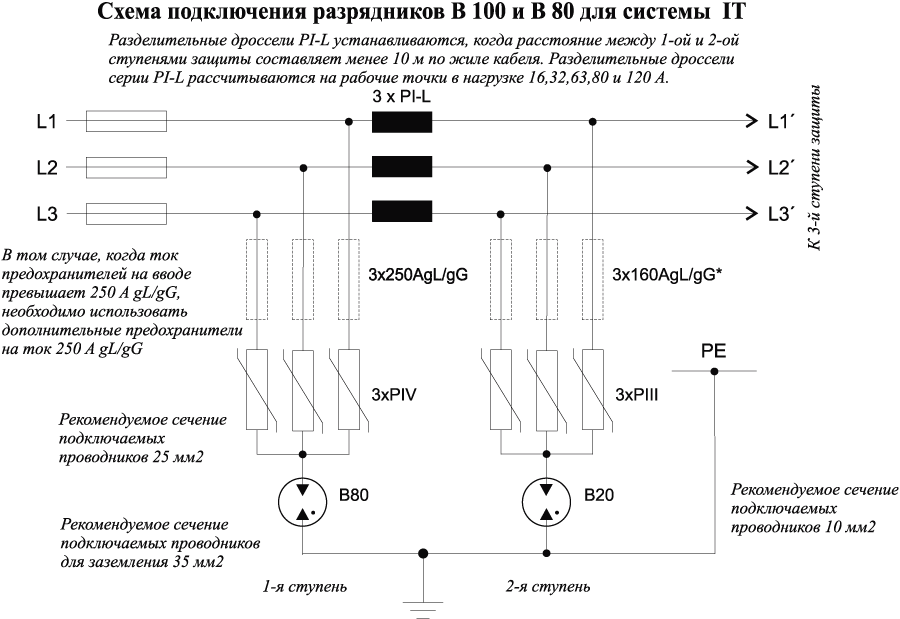

  • схемы подключения В80, В100 и HS100 для системы IT

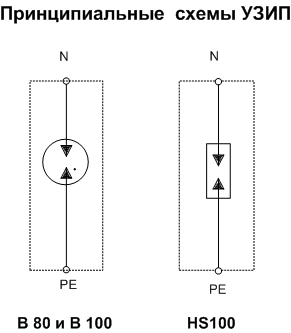

принципиальные схемы



Тип   B80 B100 HS100
Класс УЗИП в соответствии с ГОСТ Р 51992-2002   I
Место установки   N/PE
Максимальное рабочее напряжение UC 275 В/50 Гц
Сопротивление изоляции Ri > 1000 Мом
Макс. импульс. разрядный ток (10/350) Iimp 80 kA 100 kA
Коммутируемый заряд Q 40 As 50 As
Удельная энергия W/R W/R 1600 кДж/ом 2500 кДж/ом
Макс.разрядный ток (8/20) Imax 120 kA 150 kA
Ном.разрядный ток (8/20) In 60 kA 75 kA
Уровень защиты UP < 1,3 кВ < 2 кВ
Сопровождающий ток If 100 Arms
Время срабатывания tA < 100 нс
Рабочая температура J -40 - +80oC
Рекомендуемое сечение присоединяемых проводов   25 мм2 (жесткий одножильный) 50 мм2 (жесткий одножильный)
  16 мм2 (гибкий многожильный) 25 мм2 (гибкий многожильный)
Монтаж   35 мм DIN рейка
Материал корпуса   SLOVAMID 6FRC2
Степень защиты   IP 20
Цвет корпуса   синий
Масса m 140 гр 210 гр 230 гр
Код по каталогу   10 080 10001 10100
