Компания HAKEL уверенно занимает лидирующее положение среди ведущих мировых производителей устройств для защиты электрооборудования, телекоммуникационного и другого электронного оборудования от импульсных перенапряжений и помех, а также устройств контроля изоляции в сетях с изолированной нейтралью.

Устройства для защиты от импульсных перенапряжений и помех

электрооборудования распределительных сетей до 1000 В

Разрядники

HAKELZIL, HAKELGAP

HAKELSTORM

B80, B100, HS100

B20, B20M




HAKELZIL, HAKELGAP

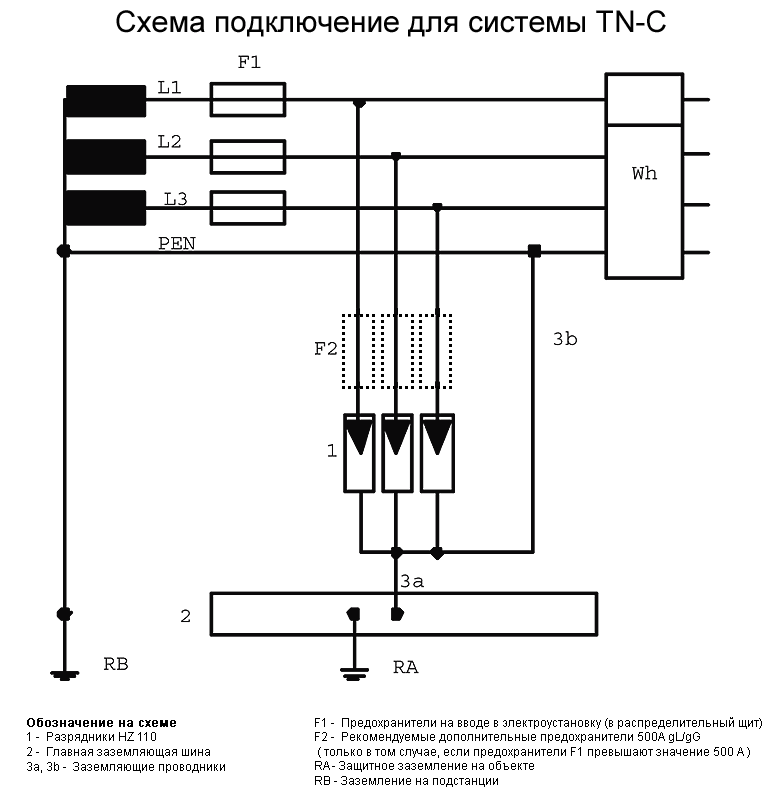

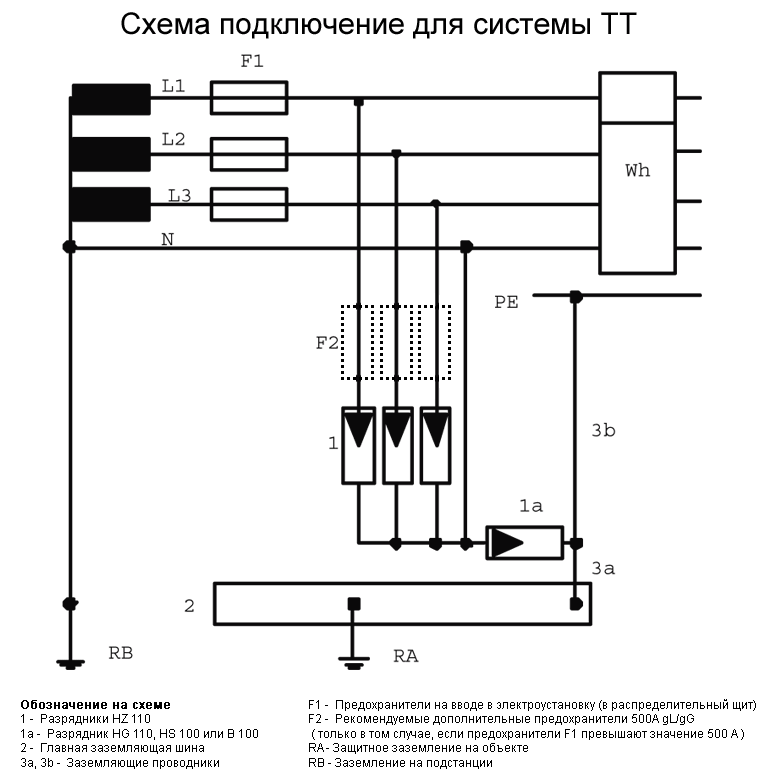

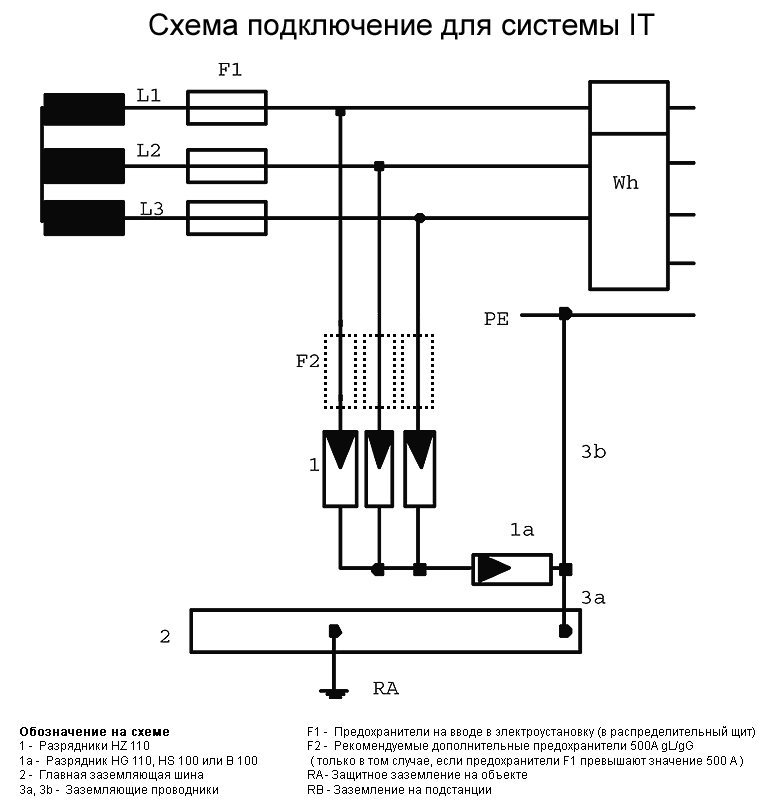

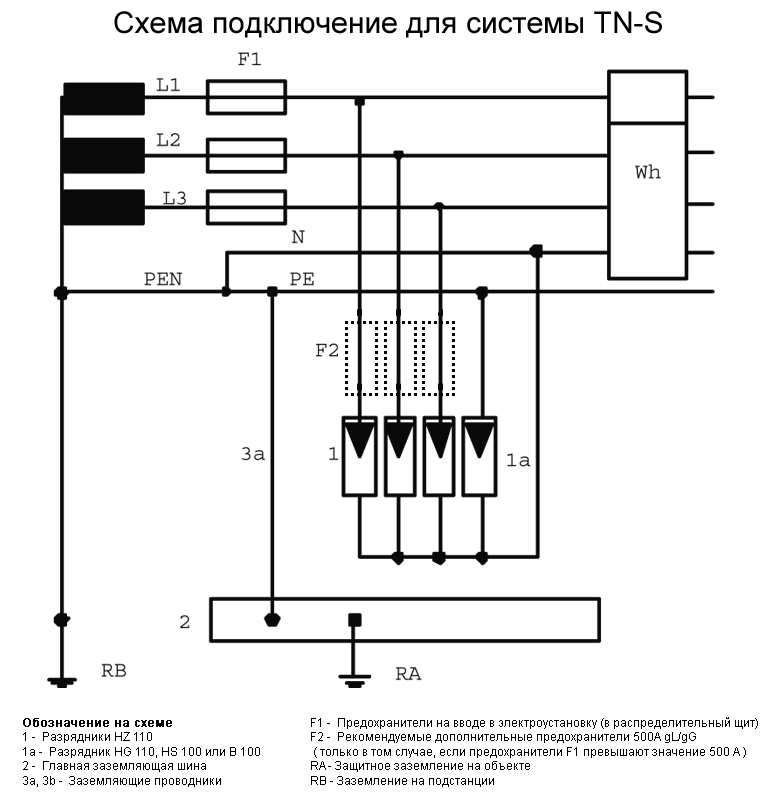

Грозоразрядники HAKELZIL HZ 110 и HAKELGAP HG 110 предназначены для использования в низковольтных силовых распределительных системах в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). HZ 110 и HG 110 соответствуют I-му классу УЗИП, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98). HZ 110 представляет собой многозазорный угольный искровой разрядник специальной конструкции, обеспечивающий эффективное гашение сопровождающих токов большой величины. Он предназначен для защиты фазных проводов низковольтных систем (L/N, L/PE или L /PEN), главным образом при воздушном вводе. Для защиты нулевого провода низковольтных систем (N/PE) рекомендуется использовать мощный газонаполненный разрядник HG 110. При монтаже грозоразрядники устанавливаются в держатель SP50U10, который входит в состав поставки.

Тип   HZ 110 HG 110
Класс УЗИП в соответствии с ГОСТ Р 51992-2002   I
Место установки   L/N, L/PE, L/PEN N/PE
Номинальное рабочее напряжение UN 230 В/50 Гц
Максимальное рабочее напряжение UC 255 В/50 Гц
Сопротивление изоляции Ri > 100 МОм
Макс. импульс. разрядный ток (10/350) Iimp 110 kA
Коммутируемый заряд Q 55 As
Удельная энергия W/R W/R 3000 кДж/ом
Уровень защиты UP < 2.5 кВ < 1.5 кВ
Сопровождающий ток If 60kAef 100kAef
Время срабатывания tA < 100 нс
Рекомендуемый ток защитн. предохранителя   500 AgL/gG -
Рабочая температура J -40 - +80oC
Рекомендуемое сечение присоединяемых проводов   мин. 50 мм2
Монтаж   держатель SP 50U10
Материал корпуса   SLOVAMID 6FCR2
Цвет корпуса   синий
Масса m 1000 гр
(с держателем SP 50U10)
Степень защиты   IP 00
Код по каталогу   10120 00167
держатель SP50U10 10121
