"Устройства DTNVR */*/0,5 предназначены преимущественно для защиты вторичных цепей питания, а также для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения и др. от импульсных перенапряжений (грозовых, электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 1312-1).
DTNVR */*/0,5 - устройство размещено в корпусе для крепления на 35мм DIN рейку. Возможна защита от 1 до 2 пар. Рабочее напряжение- 24;30;48;80 В. Номинальный ток – 0,5 А. Проводники присоединяются с помощью винтовых клемм.
Подключение устройств DTNVR */*/0,5 к шине заземления осуществляется с помощью проводника сечением 4 мм2."
принципиальная схема
монтажные схемы

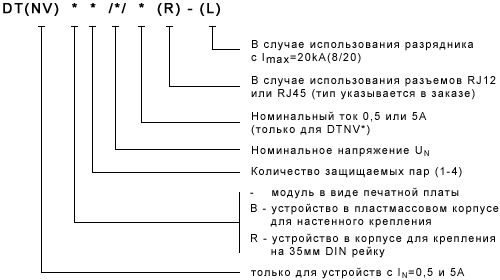

| Тип |
|
DTNV */*/0,5 |
DTVB */*/0,5 |
DTNVR */*/0,5 |
| Возможность оснащения контактом "TAMPER" |
|
- |
да |
- |
| Макс. количество защищаемых пар |
|
1 - 4 |
1 - 2 |
| Макс. сечение присоединяемых проводов |
|
1,5mm2 |
| Номинальное напряжение |
UN |
6; 12; 24; 48 В |
24; 30; 48; 80 В |
| Макс. рабочее напряжение |
UC |
7,2; 14,4; 28,6; 57,6 В |
28,6; 36; 57,6; 96 В |
| Номинальный ток |
IN |
0,5 A |
| Вносимое сопротивление |
|
4,7 мкГн |
| Паразитная емкость |
C |
1,5 нФ |
| Макс. имп.разрядный ток (8/20) |
Imax |
10kA (с индексом "L" - 20kA) |
| Номинальный имп.разрядный ток (8/20) |
In |
1 кА |
| Уровень защиты |
Up |
15; 28; 64; 160 В |
64; 75; 85; 500 В |
| Уровень защиты при 1 кВ/мкс |
Up |
9; 18; 34; 66 В |
34; 54; 66; 120 В |
| Время срабатывания |
tA |
< 30 нс |
| Скорость передачи |
|
мин. 1Mбит/сек |
| Степень защиты в соответствии с МЭК 529 |
|
IP 00 |
IP 20 |
IP 20 |
| Рабочая температура |
J |
-40 до +80oC |
|
