"Устройства DTNVR */*/5 предназначены преимущественно для защиты вторичных цепей питания, а также для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения и др. от импульсных перенапряжений (грозовых, электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 1312-1).

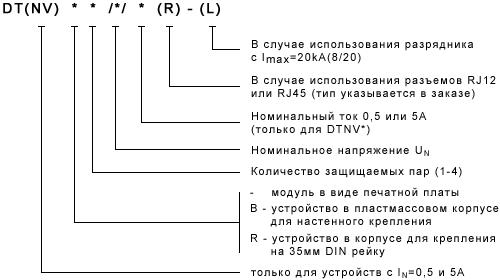

DTNVR */*/5 - устройство размещено в корпусе для крепления на 35мм DIN рейку. Возможна защита от 1 до 2 пар. Рабочее напряжение- 12;24;48;80 В. Номинальный ток – 5 А Проводники присоединяются с помощью винтовых клемм.
Подключение устройств DTNVR */*/5 к шине заземления осуществляется с помощью проводника сечением 4 мм2."
принципиальная схема
монтажные схемы
| Тип |
|
DTNV */*/5 |
DTVB */*/5 |
DTNVR */*/5 |
| Возможность оснащения контактом "TAMPER" |
|
- |
да |
- |
| Макс. количество защищаемых пар |
|
1 - 4 |
1 - 2 |
| Макс. сечение присоединяемых проводов |
|
1,5mm2 |
| Номинальное напряжение |
UN |
12; 24; 48; 80; 110 В |
12; 24; 48; 80 В |
| Макс. рабочее напряжение |
UC |
14,4; 28,6; 57,6; 132 В |
14,4; 28,6; 36; 57,6; 96 В |
| Номинальный ток |
IN |
5:00 AM |
| Вносимое сопротивление |
|
- |
| Паразитная емкость |
C |
10 нФ |
| Макс. имп.разрядный ток (8/20) |
Imax |
2kA для UN = 12; 24; 48 В |
| 6,5kA для UN = 80 В |
| 8kA для UN = 110 В |
| Номинальный имп.разрядный ток (8/20) |
In |
1 кА |
| Уровень защиты |
Up |
56; 90; 170; 280; 400 В |
56; 90; 170; 280 В |
| Уровень защиты при 1 кВ/мкс |
Up |
27; 50; 118; 200; 310 В |
27; 50; 118; 200 В |
| Время срабатывания |
tA |
< 25 нс |
| Скорость передачи |
|
- |
| Степень защиты в соответствии с МЭК 529 |
|
IP 00 |
IP 20 |
| Рабочая температура |
J |
-40 до +80oC |
|
