Компания HAKEL уверенно занимает лидирующее положение среди ведущих мировых производителей устройств для защиты электрооборудования, телекоммуникационного и другого электронного оборудования от импульсных перенапряжений и помех, а также устройств контроля изоляции в сетях с изолированной нейтралью.

Приборы для контроля изоляции в сетях с изолированной нейтралью

HIS, TL 500, MDS 10

HIS 500, TL 500

HIS * VDC




HIS 500, TL 500


HIS 500, TL 500

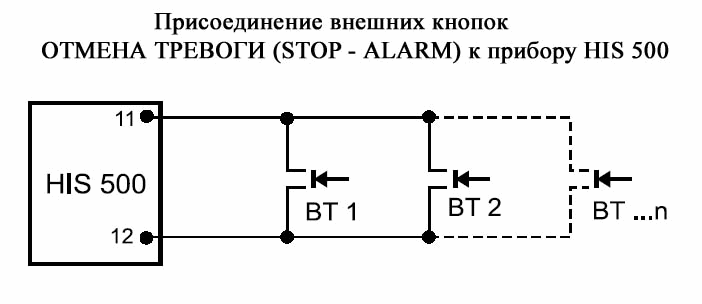

Прибор контроля изоляции HIS 500 предназначен для непрерывного мониторинга сопротивления изоляции в сетях с изолированной нейтралью (IT- системах) в соответствии с требованиями МЭК 60364. C помощью прибора HIS 500 производится непрерывный автоматический контроль сопротивления изоляции IT -системы относительно PE. В том случае, если контролируемое сопротивление изоляции становится ниже установленного значения (Rcrit), выбираемого при заказе прибора из ряда 300; 80; 50; 22; 7,5; 3,5; 1 кОм, происходит переключение 2 -х исполнительных выходов в виде ""сухих"" контактов АВАРИЯ (FAILURE) и 1-го ""сухого"" контакта ТРЕВОГА (ALARM). Одновременно с этим запускается акустический сигнал тревоги (сирена). Отключение сигнала тревоги обеспечивается с помощью кнопки ОТМЕНА ТРЕВОГИ (STOP-ALARM) на лицевой панели прибора. В правой части лицевой панели прибора расположена линейка светодиодов (D1-D6), отображающая текущее состояние сопротивления изоляции в контролируемой сети (см. Таблицу 2). Кроме того, прибор имеет исполнительный выход в виде гальванически развязанной ""токовой петли"" 4-20 mA, предназначенной для подключения к внешним исполнительным устройствам. Значение выходного тока ""токовой петли"" 4-20 mA, зависящее от сопротивления изоляции в контролируемой сети показано в Таблице 1.

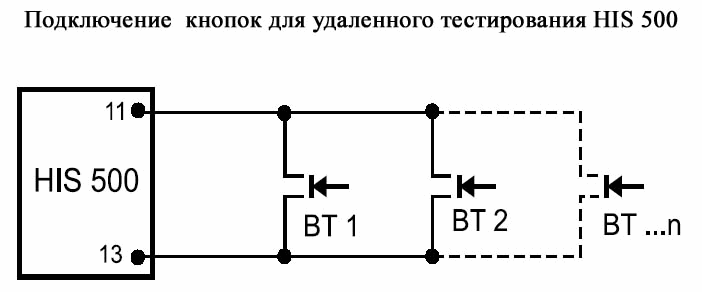

В приборе предусмотрен внутренний контроль работы с помощью кнопки ПРОВЕРКА (TEST) и внешний контроль с использованием внешних кнопок, подключаемых к клемме ПРОВЕРКА (TEST) (см. схему подключения).

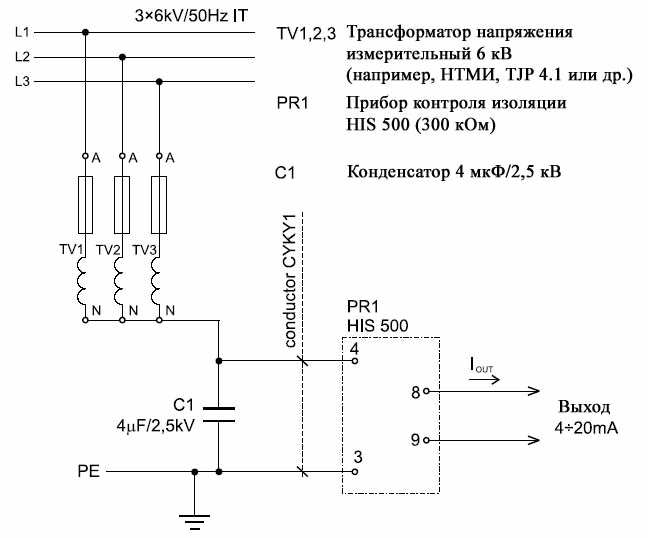

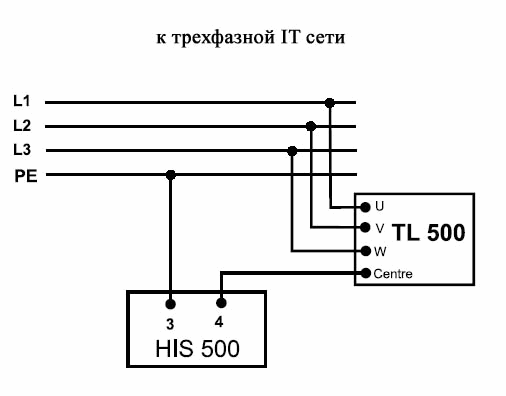

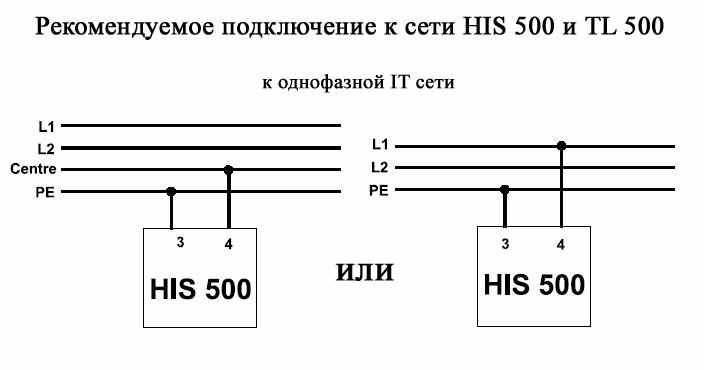

Прибор HIS 500 может питаться от контролируемой сети либо от внешнего источника питания 230 В/ 50 Гц. Для контроля трехфазной сети используется дроссель TL 500.

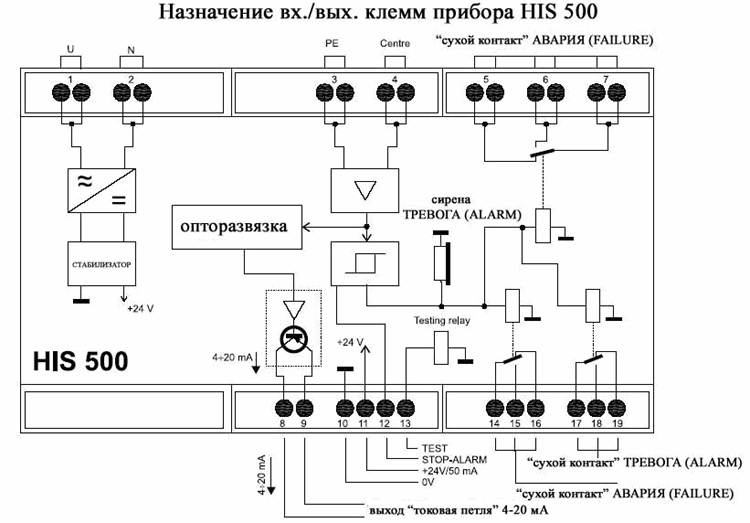

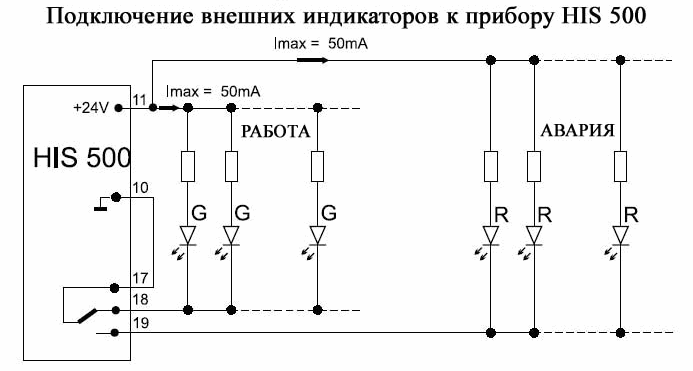

Прибор HIS 500 оборудован тремя исполнительными выходами в виде ""сухих"" контактов переключаемых в случае снижения сопротивления изоляции ниже установленного значения (режим АВАРИЯ). Режимы РАБОТА (OPERATION) и АВАРИЯ (FAILURE) отображаются с помощью соответствующих светодиодов на лицевой панели прибора."



Тип   HIS 500
Напряжение питания UN ~ 230 В, + 10%, - 20%
Напряжение контролируемой сети UIT 230, 400,500 В, 6 кВ/ 50 Гц
Собственное потребление P макс. 3,6 ВА
Напряжение оперативного тока UM 24 В DC
Оперативный ток IM < 1 mA
Внутреннее сопротивление RV > 3 мОм, 4,6 мОм на ~ 230 В
Регулируемая уставка значения сопротивления изоляции , кОм RCRIT 1 - 300 кОм
Погрешность измерения   ± 2 % на 20 мА, ± 15 % на 5 мА
Гистирезиз H 20 кОм ± 10 %
Параметры внеш. источника питания для удаленного мониторинга и сигнализации   24 В DC /50mA
Класс защиты   IP 20
Вес   650 гр
Диапазон рабочих температур   -10 - + 40°C
Монтаж   35 мм DIN рейка
Рекомендуемое сечение присоединяемых проводников   1 мм2
Размеры   158 x 90 x 58 мм
Выходы:
акустический (сирена)
оптический (линейка светодиодов)
токовый (пассивная, гальваноразвязка "токовая петля" 4-20 mA, эл.изоляция 4 кВ)
"сухие контакты" - 3 шт.
Код по каталогу   70 500

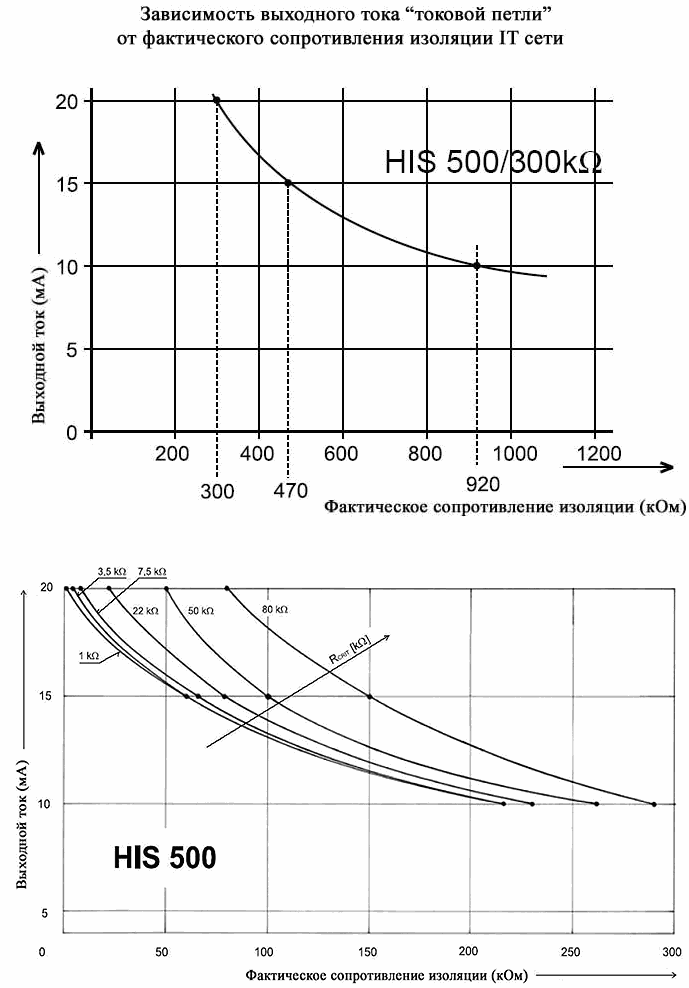

Выходной ток (mA) Rcrit
300 кOм 80 кOм 50 кOм 22 кOм 7,5 кOм 3,5 кOм 1 кOм
2 300 кOм±2% 80 кOм±2% 50 кOм±2% 22 кOм±2% 7,5 кOм±2% 3,5 кOм±2% 1 кOм±2%
15 470 кОм±5% 150 кOм±5% 100 кOм±5% 79 кOм±2% 66 кOм±5% 60 кOм±2% 60 кOм±5%
10 920 кОм±10% 290 кOм±10% 260 кOм±10% 230 кOм±10% 218 кOм±10% 215 кOм±10% 213 кOм±10%
5 6 мОм±15% 1,9 мОм±15%


Сопротивление изоляции контролируемой сети RCRIT (кОм) Светодиод/цвет
РАБОТА D1 D2 D3 D4 D5 D6 АВАРИЯ
1 кОм 3,5 кОм 7,5 кОм 22 кОм 50 кОм 80 кОм 300 кОм Зеленый Зеленый Желтый Желтый Желтый Желтый Красный Красный мигающий
1000 1000 1000 1000 1200 1200 1200 х х
120 125 135 150 200 220 690 х х х
50 55 60 75 120 140 470 х х х х
30 33 40 55 90 120 400 х х х х х
14 17 22 40 75 100 350 х х х х х х
1,5 4 8,2 25 60 90 310 х х х х х х х
1 3,5 7,5 22 50 80 300   х х х х х х х
