Приборы контроля изоляции серии HIS, модули MDS 10 и дроссели TL 500 являются элементами системы мониторинга уровня изоляции в сетях с изолированной нейтралью (IT- системах) в соответствии с требованиями МЭК 60364-7-710. Такие системы используются, преимущественно в системах электроснабжения электроустановок:
- медицинских учреждений;
-предприятий горной, нефтедобывающей, металлургической и химической промышленности;
- железнодорожного и морского транспорта;
- специального научного и испытательного оборудования;
- взрывоопасного производства и др.
C помощью системы мониторинга производится непрерывный автоматический контроль сопротивления изоляции IT -системы относительно PE. В том случае, если контролируемое сопротивление изоляции становится ниже установленного значения (Rcrit) происходит переключение ""сухого"" контакта на клеммах прибора HIS и одновременно загорается красный индикатор на лицевой панели прибора. В нормальном режиме, когда сопротивление изоляции выше Rcrit горит зеленый индикатор и ""сухой"" контакт находится в разомкнутом состоянии. Значение Rcrit устанавливается с помощью потенциометра размещенного на лицевой панели прибора.
Прибор контроля изоляции серии HIS 71-77 размещен в пластмассовом корпусе двухмодульного размера (2M), устанавливаемом на 35 мм DIN рейку.
Проводники, имеющие макс. сечение 1,5 мм2 подключаются к устройству с помощью клеммных зажимов, расположенных на корпусе устройства.
Приборы HIS 71-75 могут питаться от сети TNS 230 В/50 Гц или прямо от контролируемой IT -системы 230 В/50 Гц. Устройство HIS 77 питается от источника питания 24 В DC.

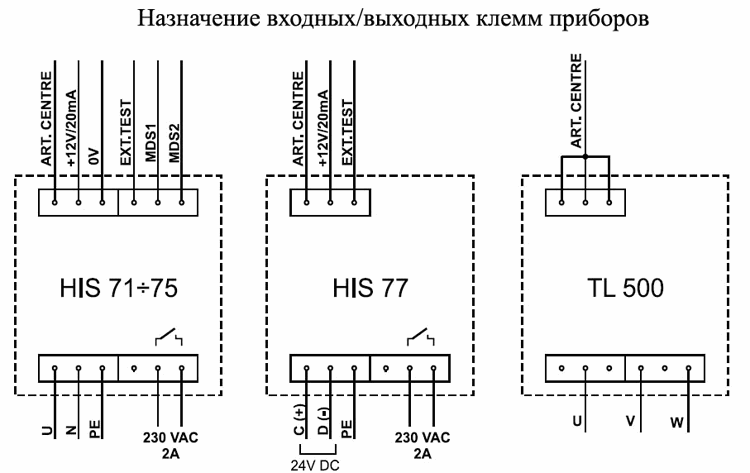

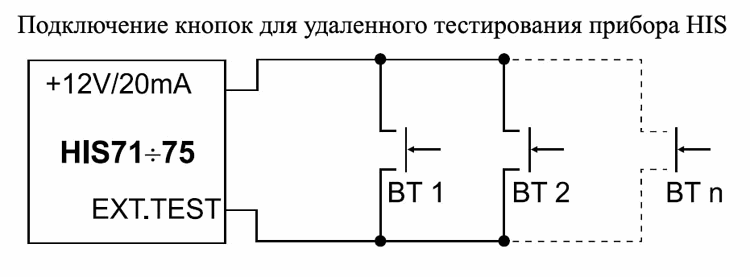

Клеммы PE и ART.CENTRE (искусственный центр) являются входными клеммами прибора контроля изоляции (см. рекомендации по подключению HIS). В случае мониторинга трехфазной IT-системы, необходимо с помощью дросселя TL-500 создать так называемый ""искусственный центр"" (см. рекомендации по подключению HIS 71-77). В приборах предусмотрен внутренний контроль работы с помощью кнопки TEST и внешний контроль с использованием клеммы EXT.TEST. Внешняя кнопка TEST, которая может быть размещена на специальном пульте или на удаленном модуле MDS 10, подключается к клеммам EXT. TEST и +12V/20mA устройства. Устройства HIS 71-75 имеют два исполнительных выхода. Первый выход- ""сухой"" контакт, коммутирующий напряжение до 250 В АС и ток 2 А. Этот контакт в нормальном состоянии находится в разомкнутом состоянии, а при снижении сопротивления изоляции ниже значения Rcrit замыкается. Второй выход - оптически изолированный C-MOS , коммутирующий напряжение до 30 В AC и ток 20 мА. Эти контакты выведены на клеммы MDS 1 и MDS 2. В устройстве HIS 77 имеется только выход в виде ""сухого""контакта.
К устройствам HIS 71-75 возможно подключить до 10 модулей MDS 10.

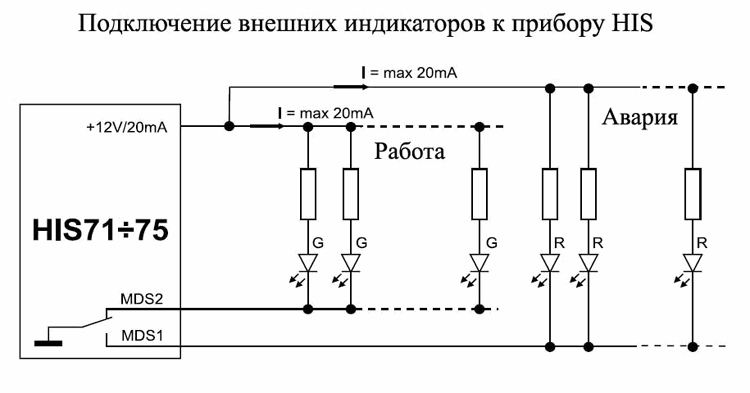

Модули MDS 10 предназначены для мониторинга IT- систем в местах удаленных от базового прибора HIS. Соединение модулей MDS с прибором HIS осуществляется с помощью проводников с макс. сечением 1,5 мм2 . В случае снижения сопротивления изоляции на модуле MDS 10 начинает мигать индикатор FAILURE и запускается звуковая сирена. Выключение сирены осуществляется нажатием кнопки STOP-ALARM, расположенной на лицевой панели модуля. Кнопка TEST используется для удаленного контроля устройства HIS. При нажатии этой кнопки запускается звуковая сирена и начинает мигать индикатор FAILURE. Вместо модулей MDS 10 возможно использование, посредством клемм MDS 1 и MDS 2 других внешних цепей. Для этого используется внутренний источник питания устройства HIS 12В/20мA. Нагрузочная способность этих цепей не должна превышать 20 мА!
Примечание: возможно изготовление устройств HIS 71-75 с другими значениями напряжения питания.
Выпускаются модули MDS 10 двух типов. Первый тип MDS 10 (код 70050) размещен в монтажной коробке KU68. Второй тип (700051) размещен в корпусе, монтируемом на 35мм DIN рейку.

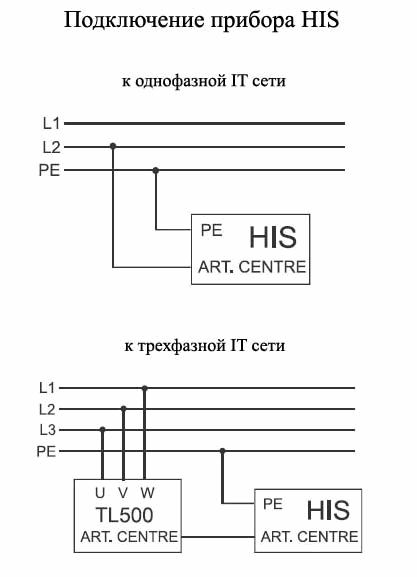

Дроссель TL 500 предназначен для подключения прибора HIS к трехфазной IT - системе (см. схему подключения).
Точная установка значения величины контролируемого сопротивления изоляции (Rcrit).
Регулятор, размещенный на лицевой панели прибора HIS позволяет устанавливать значения контролируемого сопротивления изоляции Rcrit с точностью ± 20 % . Если необходимо устанавливать сопротивление с большей точностью, то необходимо подключить откалиброванное сопротивление к клеммам ART. CENTRE и PE, предварительно отключив прибор от контролируемой сети. Значение этого сопротивления должно соответствовать значению Rcrit. При этом регулятор на лицевой панели необходимо установить в крайнее левое положение и затем медленно вращать вправо. Когда загорится красный индикатор OPERATION/ FAILURE остановить процесс настройки и подключить устройство к контролируемой сети. При этом должен загореться зеленый индикатор. Установка значения величины контролируемого сопротивления изоляции в случае мониторинга трехфазной IT - системы производится путем отсоединения входов U,V и W дросселя TL 500 от контролируемой сети и подключения откалиброванного сопротивления к клемме PE прибора и к накоротко замкнутым клеммам U,V и W дросселя."


| Тип |
|
HIS 71 |
HIS 72 |
HIS 73 |
HIS 74 |
HIS 75 |
HIS 77 |
| Напряжение питания |
UN |
~ 230 В, + 10%, - 15% |
24 В DC ± 20% |
| Напряжение контролируемой сети |
UIT |
0 - 275 В/ 50 Гц |
| Собственное потребление |
P |
макс. 2,6 ВА |
| Напряжение оперативного тока |
UM |
24 В DC от внутреннего источника |
| Оперативный ток |
IM |
< 1 mA |
| Внутреннее сопротивление |
RV |
> 3 мОм, 4,6 мОм на ~ 230 В |
| Регулируемая уставка значения сопротивления изоляции , кОм |
RCRIT |
10 - 210 |
1 - 9 |
10 - 50 |
50 - 230 |
1 - 20 |
50 - 230 |
| Гистирезиз |
H |
25% от значения уставки RCRIT |
| Класс защиты |
|
IP 20 |
| Вес |
|
250 гр |
| Рекомендуемый номинал дополнительного предохранителя |
|
30 mA |
| Диапазон рабочих температур |
|
-25 - + 55°C |
| Монтаж |
|
35 мм DIN рейка |
| Рекомендуемое сечение присоединяемых проводников |
|
1,5 мм2 |
| Допустимая вибрация по IEC 654-3, гр.N2 |
|
10 - 55 Гц, ампл. 0,35 мм |
| Исполнительные контакты |
|
1 - замык."сухой", 1 - замык.C-MOS |
| Параметры "сухого" контакта |
|
сопротивление изоляции - 2 х 107 Ом |
| макс. коммутируемый ток - 2 А |
| макс.коммутируемое напряжение - ~ 250 В |
| Параметры C-MOS контакта |
|
макс. коммутируемый ток - 20 mА |
|
| макс.коммутируемое напряжение - 30 В DC |
| Код по каталогу |
|
70 071 |
70 072 |
70 073 |
70 074 |
70 075 |
70 077 |
| Тип |
|
TL 500 |
| Номинальное рабочее напряжение |
UN |
3 х 500 В ~ |
| Макс.допустимое рабочее напряжение |
Uс |
3 х 600 В ~ |
| Рабочий ток |
IC |
< 3 х 0,1 мА |
| Диапазон рабочих температур |
|
-25 - + 55°C |
| Рекомендуемое сечение присоединяемых проводников |
|
1,5 мм2 |
| Класс защиты |
|
IP 20 |
| Вес |
|
280 гр |
| Монтаж |
|
35 мм DIN рейка |
| Допустимая вибрация по IEC 654-3, гр.N2 |
|
10 - 55 Гц, ампл. 0,35 мм |
| Код по каталогу |
|
70 501 |
| Тип |
|
MDS 10 |
MDS 4 DIN |
|
| Напряжение питания |
UN |
12 В DC |
| Рабочий ток |
IC |
2 мА |
5 мА |
| Диапазон рабочих температур |
|
0 - + 40°C |
| Макс. количество модулей MDS подключаемых к HIS |
|
10 x |
4 x |
| Сигнализация |
|
звуковая и световая |
| Вес |
|
50 гр |
| Монтаж |
|
коробка KU68 |
35 мм DIN рейка |
| Код по каталогу |
|
70 050 |
70 051 |
|
