Компания HAKEL уверенно занимает лидирующее положение среди ведущих мировых производителей устройств для защиты электрооборудования, телекоммуникационного и
другого электронного оборудования от импульсных перенапряжений и помех, а также устройств контроля изоляции в сетях с изолированной нейтралью.
|
PIII, PIII DS

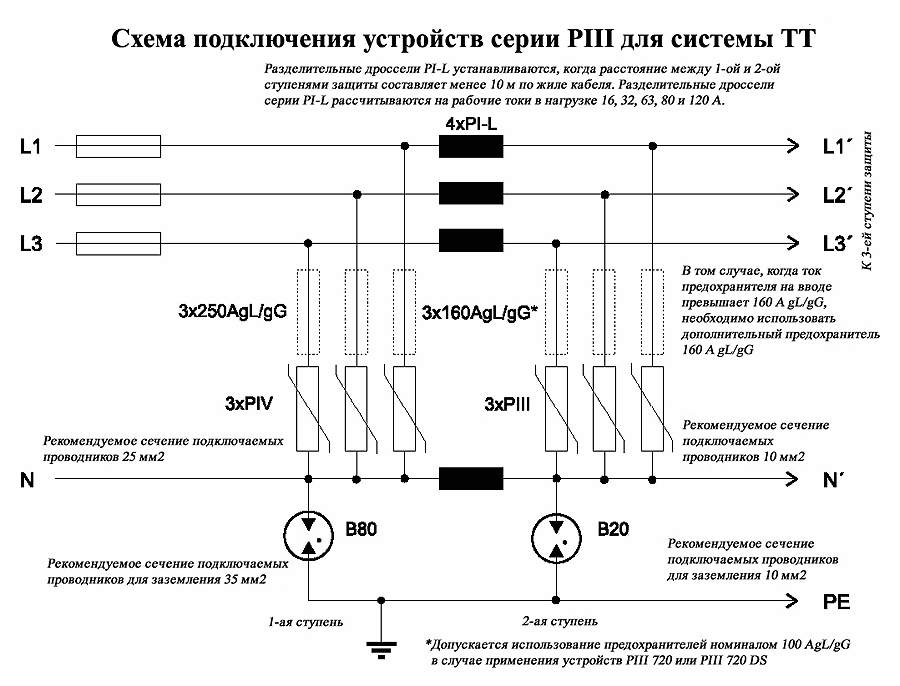

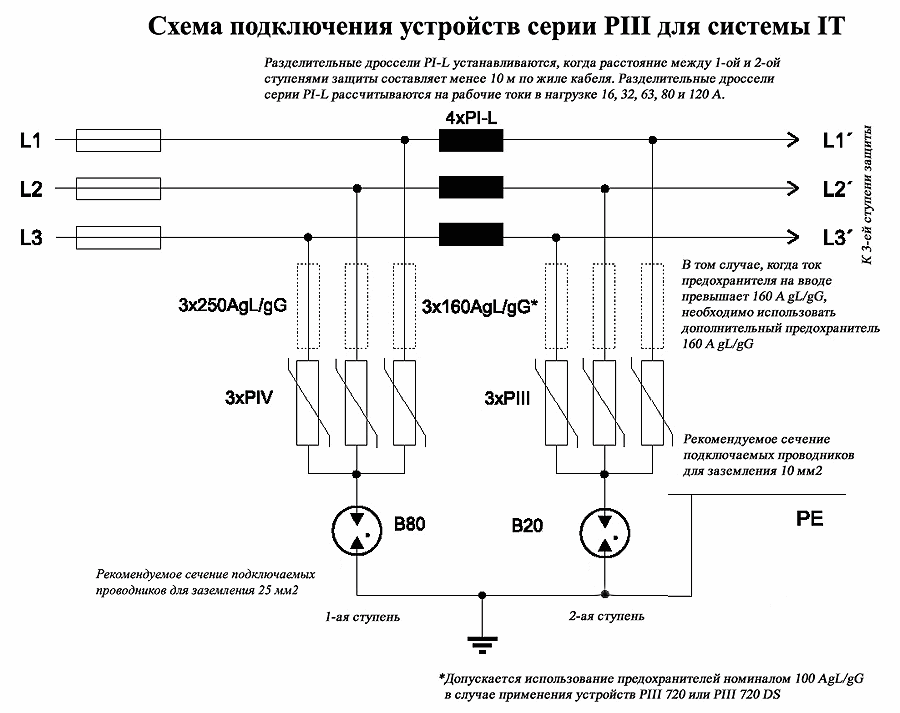

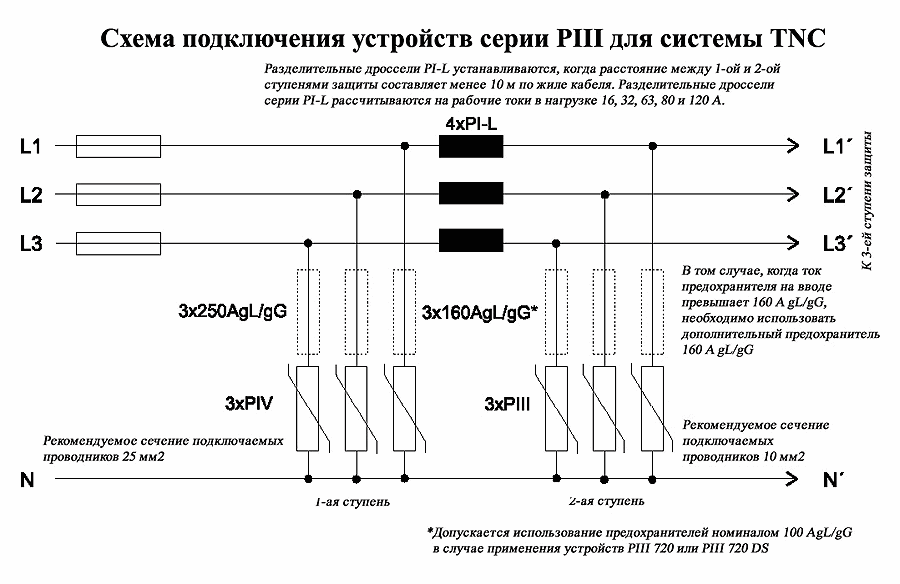

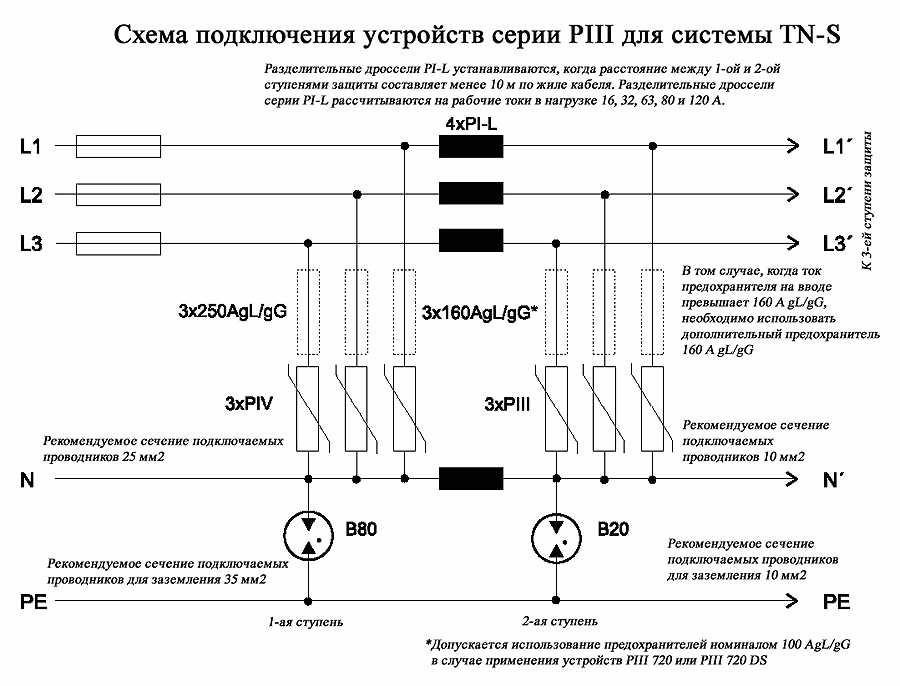

Устройства серии PIII* соответствуют II-му классу УЗИП, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98). Применяются в низковольтных силовых распределительных системах в пределах 0В - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). УЗИП серии PIII* имеют в своем составе варисторы и устанавливаются после УЗИП I-го класса во вводные или вторичные распределительные щиты и используются в сетях типа TNC, TNS, IT и TT.
Все УЗИП этой серии снабжаются внутренними терморасцепителями, которые срабатывают при повреждении (перегреве) варисторов. Индикация состояния расцепителей осуществляется с помощью сигнальной кнопки красного цвета расположенной на корпусе устройства, а также с помощью дистанционной сигнализации (переключением «сухих» контактов) для серии PIII*DS.

| Тип |
|
PIII 60 |
PIII 120 |
PIII 230 |
PIII 280 |
PIII 400 |
PIII 500 |
PIII 720 |
| PIII 60 DS |
PIII 120 DS |
PIII 230 DS |
PIII 280 DS |
PIII 400 DS |
PIII 500 DS |
PIII 720 DS |
| Класс УЗИП в соответствии с ГОСТ Р 51992-2002 |
|
II |
| Номинальное рабочее напряжение |
UN |
60V |
120V |
230V |
280V |
400V |
500V |
720V |
| Макс. рабочее напряжение |
UC |
75V |
144V |
275V |
320V |
480V |
600V |
865V |
| Макс. импульсный разрядный ток (8/20) |
Imax |
40 kA |
| Номинальный разрядный ток (8/20) |
In |
15kA |
20 kA |
15 kA |
| Уровень защиты при In |
Up |
< 350 V |
< 850 V |
< 1,3 kV |
< 1,3 kV |
< 2 kV |
< 2,5 kV |
< 3,3 kV |
| Время срабатывания |
tA |
<25нс |
| Рекомeндуемая дополнительная защита |
|
160 A gL/gG |
100 A gL/gG |
| Допустимый ток короткого замыкания |
IP |
60 kArms |
30 kArms |
| Рабочая температура |
J |
-40 до +80oC |
| Рекомендуемое сечение присоединяемых проводов |
|
6 — 25мм2 (жесткий одножильный)
6 — 16мм2 (гибкий многожильный) |
| Степень защиты |
|
IP20 |
| Материал |
|
SLOVAMID 6FRC2 |
| Монтаж |
|
35 мм DIN рейка |
| Контакты дистанционной сигнализации (для PIII*DS) |
|
электрическая прочность |
3,75 кВэфф |
| сопротивление изоляции |
2 x 107 Ом |
| макс. коммутируемый ток |
~ 0,5 A |
| макс. коммутируемое напряжение |
~ 250 В |
| Срок службы |
|
100 000 ч |
| Масса |
|
98 гр |
98 гр |
98 гр |
98 гр |
100 гр |
110 гр |
135 гр |
| Номер по каталогу |
|
24 002
24 021 |
24120
24121 |
24 001
24 020 |
24 320
24 321 |
24 009
24 040 |
24 010
24 025 |
24 014
24 070 |
|
|
|
