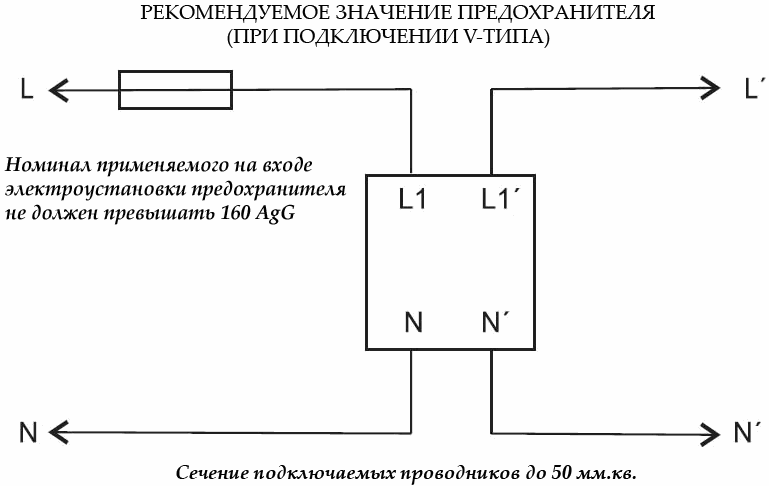

Особенностью новой модификации устройств серии SPC является наличие двойных клемм для подключения фазных проводников (L – L’), что позволяет использовать фазные провода большего, чем в старой модификации сечения. При таком типе подключения (подключение V –типа) возникает ограничение по номиналу применяемых на входе электроустановки предохранителей (см. схему подключения V – типа на примере SPC 1.1).

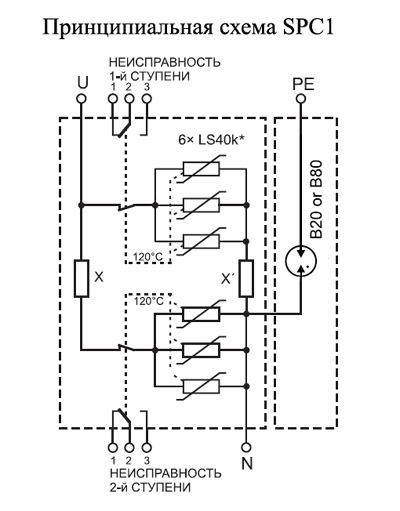

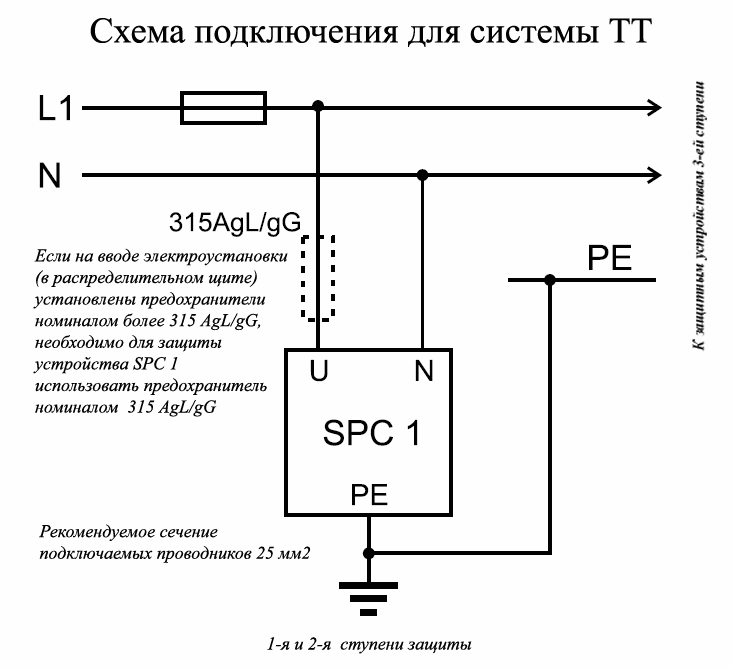

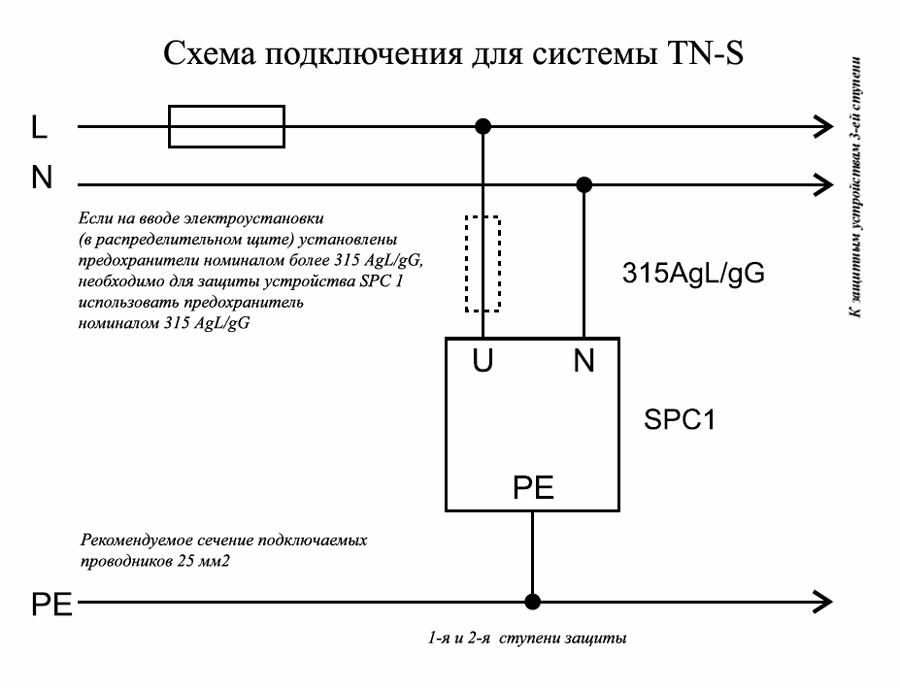

Компактные однофазные УЗИП серий SPC 1, SPC 1.1 и SPC 1.0 соответствуют I и II классам, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98). УЗИП этих серий являются эффективными и экономичными средствами защиты в низковольтных системах распределения электроэнергии в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1 и CO-153-34.21.122-2003), при кабельном и воздушном вводах. УЗИП серии SPC 1 и SPC 1.0 предназначены для защиты сетей TN-S, IT и TT и имеет в своем составе варисторные секции (L/N) и разрядник (N/PE). УЗИП серии SPC 1.1 предназначены только для защиты сетей TNС и имеют в своем составе варисторные секции (L/N).
Компактность УЗИП этих серий достигается, в первую очередь, за счет отсутствия необходимости применения разделительных дросселей между I и II ступенями защиты.
Варисторные секции устройств этих серий снабжаются внутренними терморасцепителями, которые атывают при повреждении (перегреве) варисторов. Индикация состояния расцепителей осуществляется с помощью сигнальной кнопки красного цвета расположенной на корпусе устройства, а также с помощью дистанционной сигнализации (переключением «сухих» контактов).
Тип |
|
SPC1 - 60kA |
SPC1 - 90kA |
SPC1 - 120kA |
SPC1 - 150kA |
SPC1.0 - 60kA |
SPC1.0 - 90kA |
SPC1.0 - 120kA |
SPC1.0 - 150kA |
Испытания в соотвествии с |
|
МЭК 61643-1 |
Класс ограничителя согласно МЭК 61643-1 |
|
I + II |
Номинальное рабочее напряжение |
UN |
230 В / 50 Гц |
Максимальное рабочее напряжение |
UC |
320 В/ 50 Гц |
Макс. импульсный разрядный ток Imax (8/20) |
L/N |
60kA |
90kA |
120kA |
150kA |
Номинальный импульсный разрядный ток In (8/20) |
L/N |
30kA |
50kA |
65kA |
80kA |
Уровень защиты (8/20) |
L/N |
<1300В |
<1400В |
<1550В |
<1700В |
Макс. импульсный ток Iimp(10/350) |
L/N |
8kA |
12kA |
16kA |
20kA |
Коммутируемый заряд Q |
4As |
6As |
8As |
10As |
Удельная энергия (W/R) |
16kJ/W |
36kJ/W |
64kJ/W |
100kJ/W |
Макс. импульсный ток Iimp(10/350) |
N/PE |
20kA (SPC 1) или 80 kA (SPC 1.0) |
Коммутируемый заряд Q |
10As (SPC 1) или 40 As (SPC 1.0) |
Удельная энергия (W/R) |
100 kДж/Ом (SPC 1) или 1600 кДж/Ом (SPC 1.0) |
Уровень защиты (10/350) |
L/N |
<1300В |
N/PE |
Время срабатывания |
tA |
<25нсек (L/N) |
<100нсек (N/PE) |
Рекомендуемый ток защитного предохранителя |
|
315AgL/gG |
Допустимый ток короткого замыкания |
Ip |
80kAef |
Рабочая температура |
J |
-40 - +80oC |
Рекомендуемое сечение присоединительных проводов (при традиционном подключении) |
|
25 мм2 (жесткий одножильный) |
16 мм2 (гибкий многожильный) |
Рекомендуемое сечение присоединительных проводов (при подключении V-типа) |
|
50 мм2 (жесткий одножильный) |
35 мм2 (гибкий многожильный) |
Степень защиты в соответствии с МЭК 529 |
|
IP 20 |
Монтаж |
|
35 мм DIN рейка |
Материал корпуса |
|
SLOVAMID 6FCR2 |
Срок службы |
|
минимально 100 000 ч. |
Масса |
m |
347гр. |
Беспотенциальные контакты дистанционной сигнализации |
|
электр. прочность |
3,75кВэфф |
сопротивление изоляции |
2х107W |
макс. коммутируемый ток |
~0,5A |
макс. коммутируемое напряжение |
~250В |
Код по каталогу |
|
SPC 1.0 - 60 DS 10 081
SPC 1.0 - 90 DS 10 082
SPC 1.0 - 120 DS 10 083
SPC 1.0 - 150 DS 10 084
SPC 1-60 10 140
SPC 1-90 10 141
SPC 1-120 10 142
SPC 1-150 10 143
SPC 1-60 DS 10 040
SPC 1-90 DS 10 041
SPC 1-120 DS 10 042
SPC 1-150 DS 10 043 |
|
