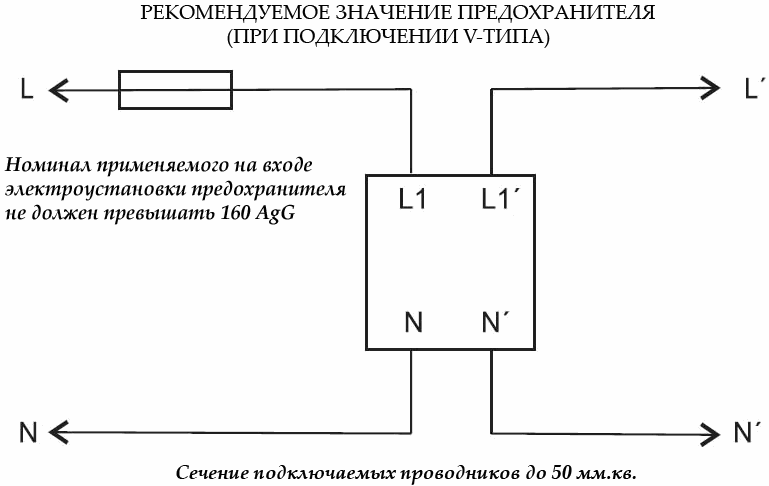

Особенностью новой модификации устройств серии SPC является наличие двойных клемм для подключения фазных проводников (L – L’), что позволяет использовать фазные провода большего, чем в старой модификации сечения. При таком типе подключения (подключение V –типа) возникает ограничение по номиналу применяемых на входе электроустановки предохранителей (см. схему подключения V – типа на примере SPC 1.1).

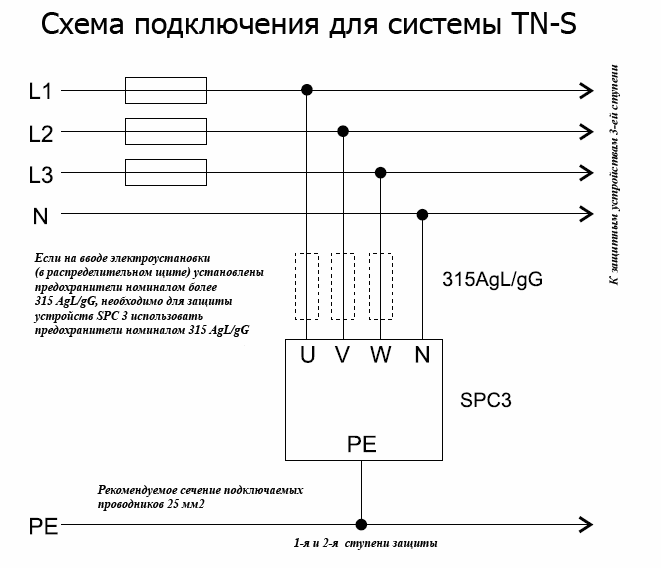

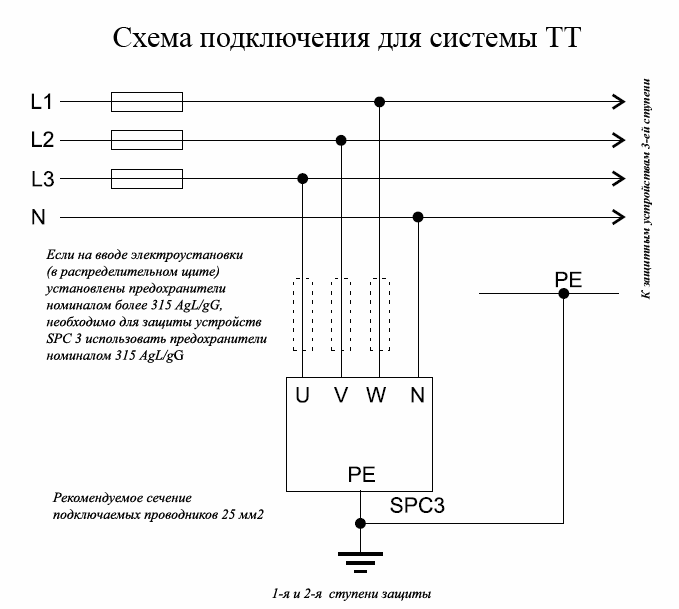

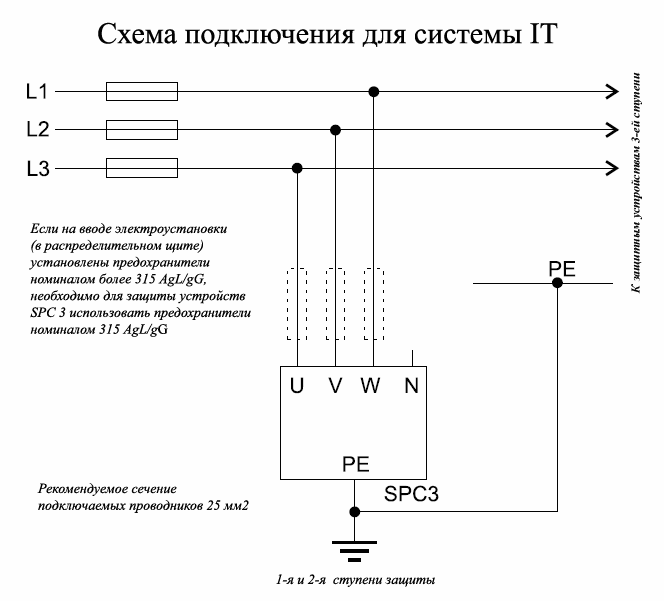

Компактные однофазные УЗИП серий SPC 3, SPC 3.1 и SPC 3.0 соответствуют I и II классам, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98). УЗИП этих серий являются эффективными и экономичными средствами защиты в низковольтных системах распределения электроэнергии в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1 и CO-153-34.21.122-2003), при кабельном и воздушном вводах. УЗИП серии SPC 3 и SPC 3.0 предназначены для защиты сетей TN-S, IT и TT и имеет в своем составе варисторные секции (L/N) и разрядник (N/PE). УЗИП серии SPC 3.1 предназначены только для защиты сетей TNС и имеют в своем составе варисторные секции (L/N).
Компактность УЗИП этих серий достигается, в первую очередь, за счет отсутствия необходимости применения разделительных дросселей между I и II ступенями защиты.
Варисторные секции устройств этих серий снабжаются внутренними терморасцепителями, которые срабатывают при повреждении (перегреве) варисторов. Индикация состояния расцепителей осуществляется с помощью сигнальной кнопки красного цвета расположенной на корпусе устройства, а также с помощью дистанционной сигнализации (переключением «сухих» контактов).

| Тип |
|
SPC3 - 60kA |
SPC3 - 90kA |
SPC3 - 120kA |
SPC3 - 150kA |
| SPC3.0 - 60kA |
SPC3.0 - 90kA |
SPC3.0 - 120kA |
SPC3.0 - 150kA |
| Класс ограничителя согласно МЭК 61643-1 |
|
I + II |
| Номинальное рабочее напряжение |
UN |
3х400/ 230 В / 50 Гц |
| Максимальное рабочее напряжение |
UC |
3x480/ 320 В/ 50 Гц |
| Макс. импульсный разрядный ток Imax (8/20) |
L/N |
60kA |
90kA |
120kA |
150kA |
| Номинальный импульсный разрядный ток In (8/20) |
L/N |
30kA |
50kA |
65kA |
80kA |
| Уровень защиты (8/20) |
L/N |
<1300В |
<1400В |
<1550В |
<1700В |
| Макс. импульсный ток Iimp(10/350) |
L/N |
8kA |
12kA |
16kA |
20kA |
| Коммутируемый заряд Q |
4As |
6As |
8As |
10As |
| Удельная энергия (W/R) |
16kJ/W |
36kJ/W |
64kJ/W |
100kJ/W |
| Макс. импульсный ток Iimp(10/350) |
N/PE |
20kA (SPC 3) или 80 kA (SPC 3.0) |
| Коммутируемый заряд Q |
10As (SPC 3) или 40 As (SPC 3.0) |
| Удельная энергия (W/R) |
100 kДж/Ом (SPC 3) или 1600 кДж/Ом (SPC 3.0) |
| Уровень защиты (10/350) |
L/N |
<1300В |
| N/PE |
| Время срабатывания |
tA |
<25нсек (L/N) |
| <100нсек (N/PE) |
| Рекомендуемый ток защитного предохранителя |
|
315AgL/gG |
| Допустимый ток короткого замыкания |
Ip |
80kAef |
| Рабочая температура |
J |
-40 - +80oC |
| Рекомендуемое сечение присоединительных проводов (при традиционном подключении) |
|
25 мм2 (жесткий одножильный) |
| 16 мм2 (гибкий многожильный) |
| Рекомендуемое сечение присоединительных проводов (при подключении V-типа) |
|
50 мм2 (жесткий одножильный) |
| 35 мм2 (гибкий многожильный) |
| Степень защиты в соответствии с МЭК 529 |
|
IP 20 |
| Монтаж |
|
35 мм DIN рейка |
| Материал корпуса |
|
SLOVAMID 6FCR2 |
| Срок службы |
|
минимально 100 000 ч. |
| Масса |
m |
872гр. |
| Беспотенциальные контакты дистанционной сигнализации |
|
электр. прочность |
3,75кВэфф |
| сопротивление изоляции |
2х107W |
| макс. коммутируемый ток |
~0,5A |
| макс. коммутируемое напряжение |
~250В |
| Код по каталогу |
|
SPC 3.0-60 DS 10 185
SPC 3.0-90 DS 10 186
SPC 3.0-120 DS 10 187
SPC 3.0-150 DS 10 188
SPC 3-60 10 130
SPC 3-90 10 131
SPC 3-120 10 132
SPC 3-150 10 133
SPC 3-60 DS 10 030
SPC 3-90 DS 10 031
SPC 3-120 DS 10 032
SPC 3-150 DS 10 033 |
|
