Компактные однофазные устройства SPC1-150 (DS) 60B соответствуют УЗИП класса I и УЗИП класса II, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98).
Являются эффективным и экономичным средством защиты в низковольтных силовых распределительных системах в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003), при кабельном и воздушном вводах.

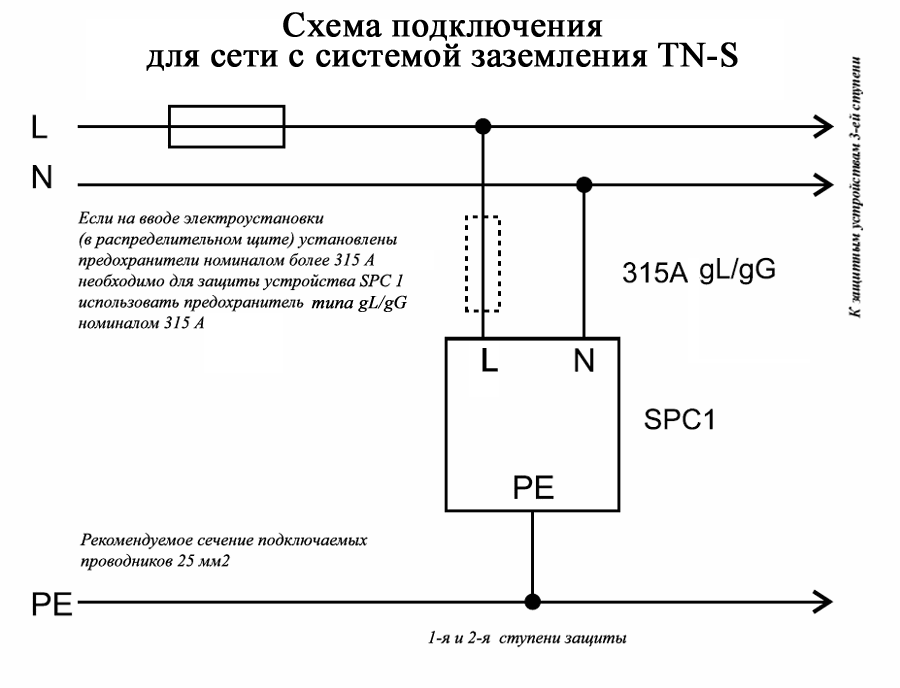

Применяются в электрических сетях переменного/постоянного тока с номинальным рабочим напряжением и системами заземления типа TN-S, IT и TT.

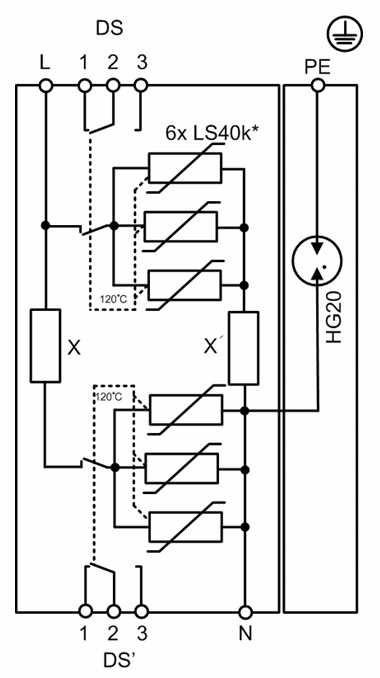

Состоят из варисторных секций (L/N) и разрядника (N/PE) . Варисторные секции снабжаются внутренними терморасцепителями, которые срабатывают при повреждении (перегреве) варисторов. Индикация состояния терморасцепителей осуществляется с помощью сигнальных кнопок красного цвета расположенных на корпусе устройства, а также с помощью дистанционной сигнализации (переключением «сухих» контактов) для SPC1-150 DS 60В. Компактность УЗИП этих серий достигается, в первую очередь, за счет отсутствия необходимости применения разделительных дросселей между I и II ступенями защиты.
|
Тип |
|
SPC1 -150 60B |
SPC1 -150 DS 60B |
Класс УЗИП в соответствии с ГОСТ Р 51992-2002 |
|
I + II |
Номинальное рабочее напряжение |
UN |
60 В / 50 Гц |
Максимальное длительное рабочее напряжение |
UC |
72 В / 50 Гц |
Импульсный ток Iimp(10/350) |
L/N |
20 kA |
N/PE |
20 kA |
Коммутируемый заряд Q |
L/N |
10 A x сек |
N/PE |
10 A x сек |
Удельная энергия (W/R) |
L/N |
100 кДж/Ом |
N/PE |
100 кДж/Ом |
Максимальный разрядный ток Imax (8/20) |
|
150 kA |
Номинальный разрядный ток In (8/20) |
|
80 kA |
Уровень напряжения защиты (10/350) |
L/N |
<600 В |
N/PE |
Время срабатывания |
tA |
<25нсек (L/N) |
<100нсек (N/PE) |
Рекомендуемый номинал защитного предохранителя |
|
315 A gL/gG |
Рекомендуемый номинал защитного предохранителя при "V"-соединении |
|
63 A gL/gG |
Допустимый ток короткого замыкания |
Ip |
80 kA |
Рабочая температура |
J |
-40 - +80oC |
Рекомендуемое сечение присоединительных проводов (при традиционном подключении) |
|
25 мм2 (жесткий одножильный) |
16 мм2 (гибкий многожильный) |
Степень защиты в соответствии с ГОСТ 14254 |
|
IP 20 |
Монтаж |
|
35 мм DIN рейка |
Материал корпуса |
|
SLOVAMID 6FCR2 |
Срок службы |
|
100 000 ч |
Масса |
m |
290 гр. |
Контакты дистанционной сигнализации |
|
электр. прочность 3,75 кВэфф |
сопротивление изоляции 2х107 Ом |
макс. коммутируемый ток ~0,5 A |
макс. коммутируемое напряжение ~250 В |
Код по каталогу |
|
10 440
10 441 |
|
|
|
