Компания HAKEL уверенно занимает лидирующее положение среди ведущих мировых производителей устройств для защиты электрооборудования, телекоммуникационного и другого электронного оборудования от импульсных перенапряжений и помех, а также устройств контроля изоляции в сетях с изолированной нейтралью.

Устройства для защиты от импульсных перенапряжений и помех

электрооборудования распределительных сетей до 1000 В

УЗИП на основе варисторов

УЗИП III класса

P-3k400 DS

P-3k400, P-3k500

Pk2

ZS-1DSM, ZS-230 IT

ZS-1I

ZS-1.1C, ZS-1.2C, ZS-1.2T, ZS-1.1T

PSKP-16

PM-3k230, PM-3k400, PM-3k500

PSKU-k16

PI-p16, P-p16

H-FAX




P-3k400 DS


P-3k400 DS

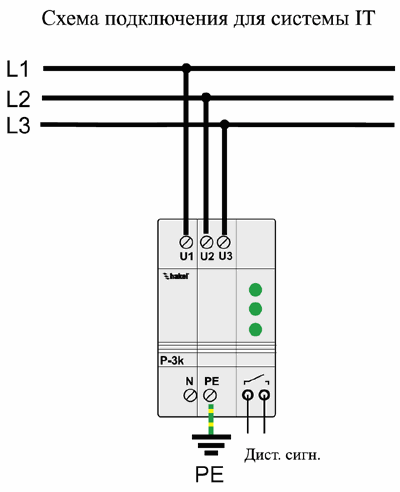

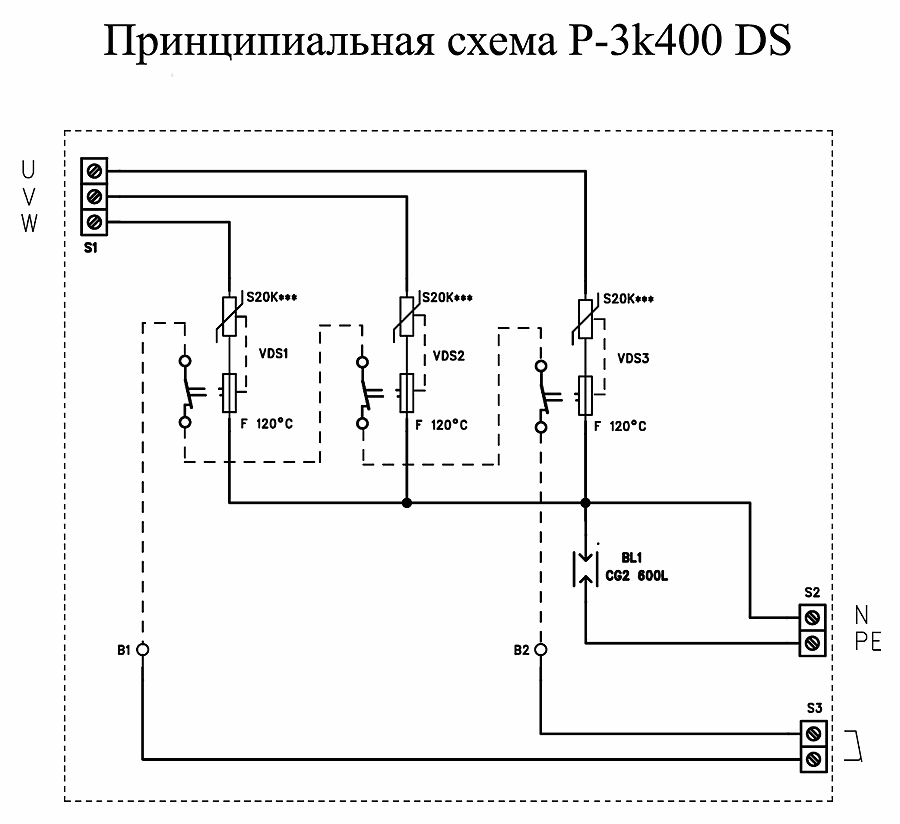

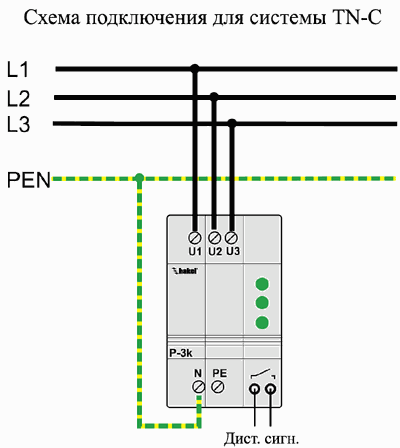

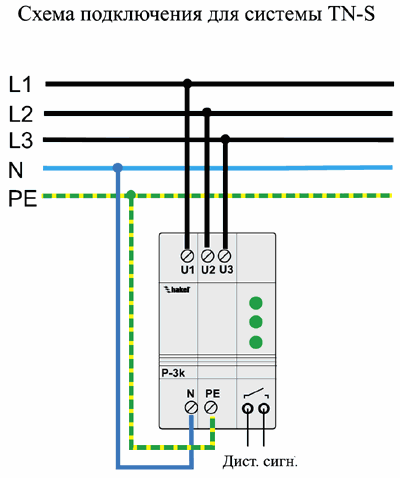

Трехфазные УЗИП серии P-3k соответствуют III классу, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98) и предназначены для установки во вводной щит или во вторичный распределительный (этажный) щит после II ступени защиты. УЗИП серии P-3k имеют в своем составе варисторы (L/N) и газонаполненные разрядники (N/PE) и используются в низковольтных распределительных сетях типа TNC, TNS, а также IT и TT. Варисторы снабжаются внутренними терморасцепителями, которые срабатывают при повреждении (перегреве) варисторов. Индикация состояния расцепителей осуществляется с помощью индикаторов зеленого цвета расположенных на корпусе устройства. В УЗИП P-3k 400 DS индикация состояния расцепителей осуществляется с помощью сигнальных кнопок красного цвета, а также с помощью дистанционной сигнализации (переключением «сухих» контактов).



Тип   P-3k 400 DS P-3k 400 P-3k 500
Класс ограничителя согласно МЭК 61643-1   III
Номинальное рабочее напряжение UN 3x400 В/50 Гц 3x500 В/50 Гц
Макс. рабочее напряжение UC 3x480 В/50 Гц 3x600 В/50 Гц
Ток утечки IC 3х50 мкА 3х2 мA
Макс. импульсный разрядный ток Imax (8/20) Imax 8кA(L/N,L/PE) 6,5кA(L/N,L/PE)
10кA (N/PE)
Уровень защиты при Imax (8/20) UP <2кВ(L/N) <2,3кВ(L/N)
500 В (N/PE)
Время срабатывания tA <25нс (L/N)
<50нс (L/PE, N/PE)
Сечение присоединительных проводов   4 mm2
Рабочая температура J - 40 — + 80oC
Степень защиты   IP20
Материал корпуса   SLOVAMID 6FRC2
Монтаж   на рейку DIN 35mm
Потребляемая мощность   0,1 Вт 3 Вт
Контакт сигнализации
(для P-3k400 DS):
  - электрическая прочность 3750 Bef
- сопротивление изоляции 2x107W
- макс. коммутируемый ток ~3A
- макс. коммутируемое напряжение ~250 B
Ресурс (час.)   мин. 100 000
Вес m 207 гр. 134 гр. 142 гр.
Код по каталогу   30103 30 101 30 102
