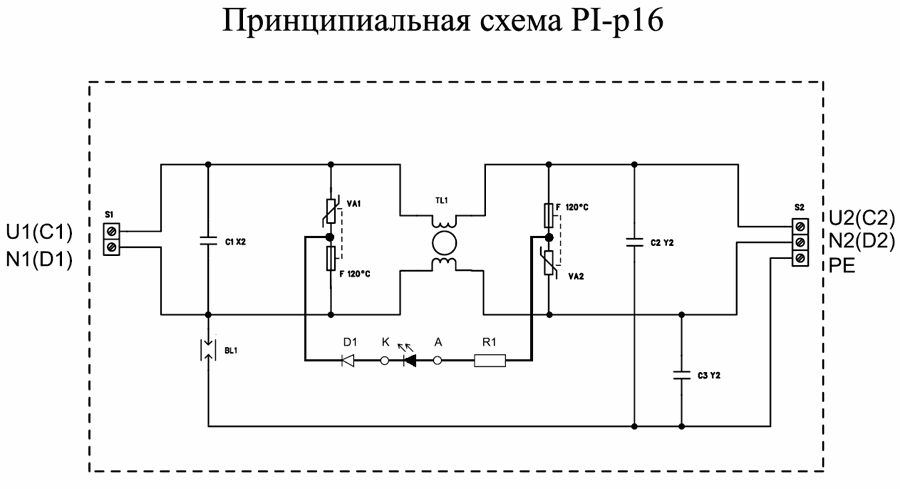

Комбинированное устройство PI-p16 , включает в себя УЗИП, соответствующее III классу, согласно ГОСТ Р 51992- 2002 (МЭК 61643-1-98) и помехоподавляющий фильтр для защиты от высокочастотных помех. Устройство P-p16 представляет собой УЗИП, соответствующее III классу, согласно ГОСТ Р 51992- 2002 (МЭК 61643-1-98) без фильтра. Устройства выполнены в виде адаптера, вставляемого в сетевую штепсельную розетку и устанавливаются после II ступени защиты непосредственно у защищаемого оборудования.
Оба устройства снабжены внутренними терморасцепителям, которые срабатывают при повреждении (перегреве) варистора. Индикация состояния расцепителя осуществляется с помощью индикатора зеленого цвета расположенного на корпусе устройств.
Защищаемое оборудование рекомендуется размещать на расстоянии не более 10 – 15 метров от устройств . Только при соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 650 В (для PI-p16) и 900 В (для P-p16).
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать устройство от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу его из строя.

| Тип |
|
PI-p16 |
P-p16 |
| Класс ограничителя согласно IЕС 61643-1 |
|
III |
| Номинальное рабочее напряжение |
UN |
230 В / 50 Гц |
| Макс. рабочее напряжение |
UC |
275 В / 50 Гц |
| Номинальный ток |
IN |
16A |
| Ток утечки |
IC |
< 2 mA |
| Макс. импульсный разрядный ток (8/20) |
Imax |
8кA (L/N,L/PE) |
4,5кA (L/N,L/PE) |
| 10кA (N/PE) |
| Уровень защиты при Imax (8/20) |
UP |
< 840 В (U/N) |
< 1200 В (U/N) |
| < 500 В (N/PE) |
| Время срабатывания |
tA |
<25 нс (L/N) |
| <100 нс (L/N, N/PE) |
| Рекомeндуемая дополнительная защита |
|
16A |
| Рабочая температура |
J |
- 5 — + 40oC |

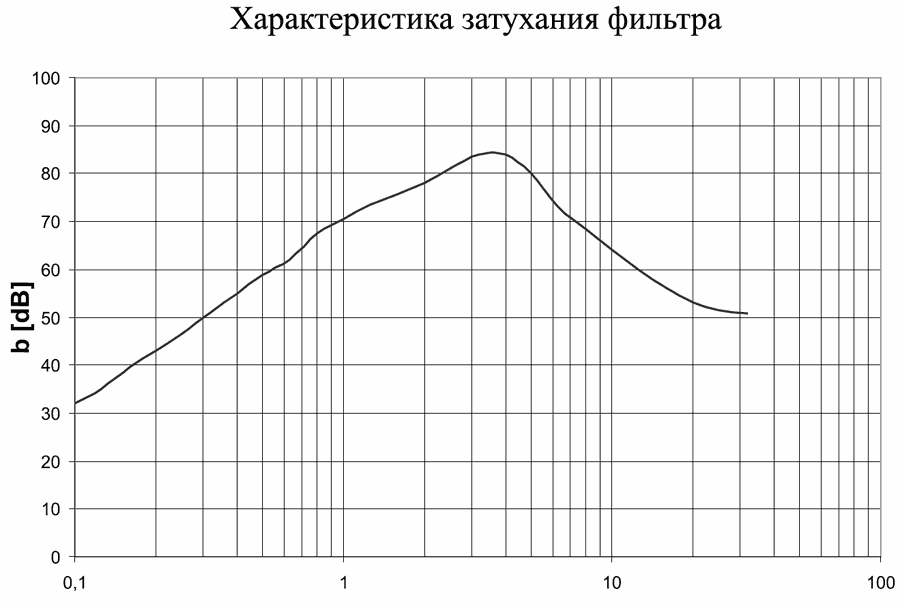

| Асимметричное затухание фильтра на полосе 0,15 - 30 МНz |
|
мин.40 dB на 0,15 - 30 MГц |
- |
| мин.80 dB на 2,5 MГц |
- |
| Постоянные фильтра |
Cx |
220 нФ |
- |
| Cy |
22 нФ |
- |
| L |
0,4 мГн |
- |
| Потребляемая мощность |
|
< 3,5 вт |
< 0,5 вт |
| Степень защиты |
|
IP20 |
| Масса |
m |
180 гр |
| Код по каталогу |
|
30003 |
30037 |
|
