Компания HAKEL уверенно занимает лидирующее положение среди ведущих мировых производителей устройств для защиты электрооборудования, телекоммуникационного и другого электронного оборудования от импульсных перенапряжений и помех, а также устройств контроля изоляции в сетях с изолированной нейтралью.

УЗИП типа Pk2 соответствует III классу, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98) и предназначены для установки во вводной щит или во вторичный распределительный (этажный) щит после II ступени защиты. УЗИП типа Pk2 имеет в своем составе варистор (L/N) и газонаполненный разрядник (N/PE) и используется в низковольтных распределительных сетях типа TNC, TNS. Варистор снабжается внутренним терморасцепителем, который срабатывает при повреждении (перегреве) варистора. Индикация состояния расцепителя осуществляется с помощью сигнальной кнопки красного цвета расположенной на корпусе устройства.

При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать ограничитель от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу его из строя.

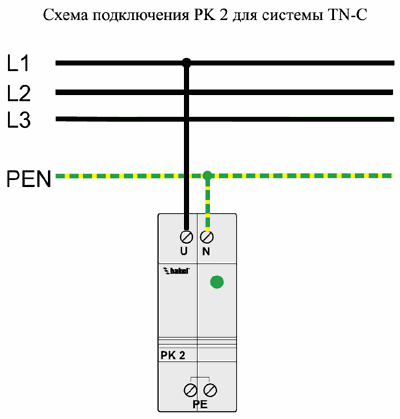

• схема подключения для системы TN-C
• схема подключения для системы TN-S


Тип		Pk2
Класс ограничителя в соответствии с МЭК 61643-1:1998		III
Номинальное напряжение	UN	230В/50 Гц
Макс. рабочее напряжение	UC	275В/50 Гц
Макс. разрядный ток (8/20)	Imax	8kA (L/N)
		8kA (L/PE)
		10kA (N/PE)
Уровень защиты при Imax = 8kA (8/20)	Up	<1200В (L/PE)
		<500В (N/PE)
Время срабатывания	tA	<25нс (L/N)
		<100нс (L/PE)
		<100нс (N/PE)
Рекомендуемое сечение		макс. 2,5мм2
Вес		80гр.
Степень защиты в соответствии с МЭК 529		IP 20
Монтаж		35мм DIN рейка
Материал корпуса		SLOVAMID 6FRC2
Рабочая температура	J	-40 — +80oC
Код по каталогу		32030
