PM-3k230, PM-3k400, PM-3k500
| PM-3k230, PM-3k400, PM-3k500 |
  |
Модульные трехфазные УЗИП класса III
|
| |
 описание в формате PDF (239 кБ) |
| |

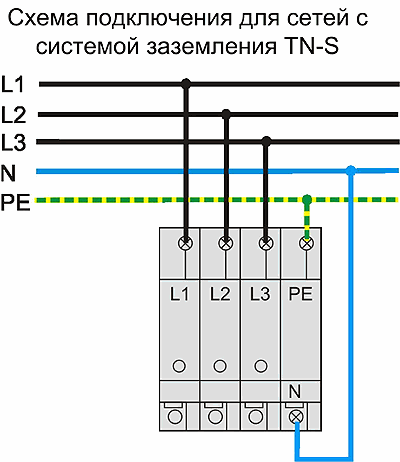

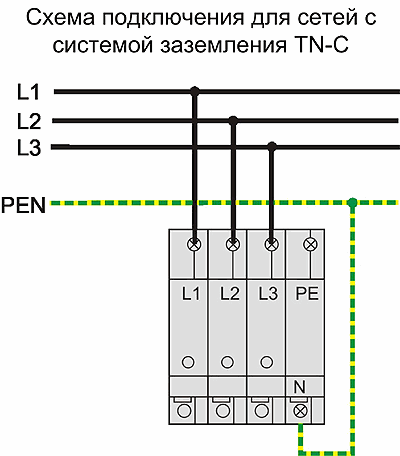

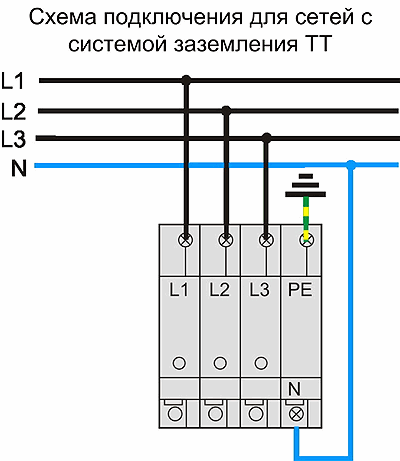

схемы подключения УЗИП для систем заземления TN-S,TN-C и TT

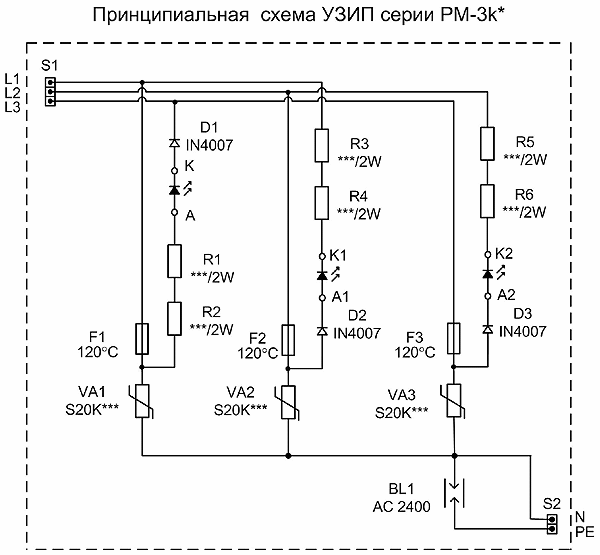

принципиальная схема
Трехфазные устройства серии PМ-3k соответствуют УЗИП класса III, согласно ГОСТ Р 51992 и предназначены для установки во вводной или во вторичный распределительный щит после УЗИП класса II в низковольтных силовых распределительных сетях с системой заземления TNC, TNS, IT и TT. УЗИП серии PМ-3k имеют в своем составе съемные варисторные модули (L/N), модуль с разрядником (N/PE) и базу для подключения модулей к сети и креплению к 35 мм DIN рейке. Модули подлежат замене в случае повреждения. УЗИП содержат внутренние терморасцепители, которые срабатывают при повреждении (перегреве) варисторов. Индикация состояния терморасцепителей осуществляется с помощью индикаторов зеленого цвета расположенных на съемных модулях. |
| Тип |
|
PM-3k230 |
PM-3k 400 |
PM-3k 500 |
| Класс УЗИП в соответствввии c ГОСТ Р 51992 |
|
III |
| Категория размещения |
|
внутреннее |
| Число вводов |
|
двухвводное |
| Способ установки |
|
стационарный |
| Номинальное рабочее напряжение |
UN |
3х230 В |
3x400 В |
3x500 В |
| Максимальное длительное рабочее напряжение |
UC |
3х275 В |
3x480 В |
3x600 В |
| Род тока |
|
постоянный/переменный частотой 50 Гц |
| Номинальный разрядный ток (8/20) |
In |
3 кA (L/N,L/PE)
5 кA (N/PE) |
| Испытательный импульс |
UOC |
6 кВ (L/N, L/PE)
10 кВ (N/PE) |
| Уровень напряжения защиты при Imax |
UP |
< 1,5 кВ (L/N, L/PE) |
< 1,8 кВ (L/N, L/PE) |
| < 1,5 кВ (N/PE) |
| Диапазон температур |
|
расширенный |
| Рабочая температура |
υ |
-40°C - +80°C |
| ВПН |
|
выдерживает ВПН при In (8/20) без недопустимых изменений параметров или функций |
| Ток утечки |
IC |
3х2 мA |
| Время срабатывания |
tA |
< 25 нсек (L/N)
< 50 нсек (L/PE, N/PE) |
| Рекомендуемое сечение присоединяемых проводов |
|
4 мм² |
| Степень защиты в соответствии с ГОСТ 14254 |
|
IP 20 |
| Монтаж |
|
DIN рейка 35 мм |
| Материал корпуса |
|
SLOVAMID 6FCR2 |
| Потребляемая мощность |
|
3 Вт |
| Контакты сигнализации |
|
электрическая прочность 3,75 кВэфф |
| сопротивление изоляции 2×10² Ом |
| макс. коммутируемый ток ~ 3 А |
| макс. коммутируемое напряжение ~ 250 В |
| Масса |
m |
270 гр |
| Cрок эксплуатации |
|
100000 ч |
| Код по каталогу |
|
30 107 |
30 108 |
30 112 |
|
|
|
|
|
