Компания HAKEL уверенно занимает лидирующее положение среди ведущих мировых производителей устройств для защиты электрооборудования, телекоммуникационного и
другого электронного оборудования от импульсных перенапряжений и помех, а также устройств контроля изоляции в сетях с изолированной нейтралью.
|
PI-k16/400 DS
Помехоподавляющий фильтр PI-k 16/400 DS со встроенным УЗИП III класса, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98) представляет собой двухступенчатое однофазное устройство, предназначенное для защиты чувствительного электронного оборудования от высокочастотных помех и импульсных перенапряжений в низковольтных системах распределения электроэнергии 220/380 В переменного тока. В конструкции фильтра применяются высококачественные ферромагнитные сердечники, обладающие высокой магнитной проницаемостью (m > 80000).

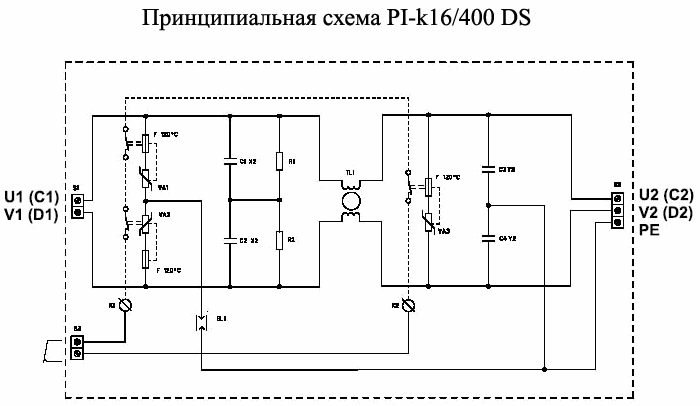

УЗИП выполнено по двухступенчатой схеме на варисторах и разряднике . Варисторы снабжены внутренними терморасцепителями, которые срабатывают при повреждении (перегреве) варисторов. Индикация состояния расцепителей осуществляется с помощью сигнальных кнопок, расположенных на корпусе устройства, а также с помощью дистанционной сигнализации (переключением «сухих» контактов). Устройство PI-k 16/400 DS устанавливается во вводной щит или во вторичный распределительный (этажный) щит после II ступени защиты.
По специальному заказу возможно изготовление фильтра на другие номинальные напряжения переменного или постоянного тока.

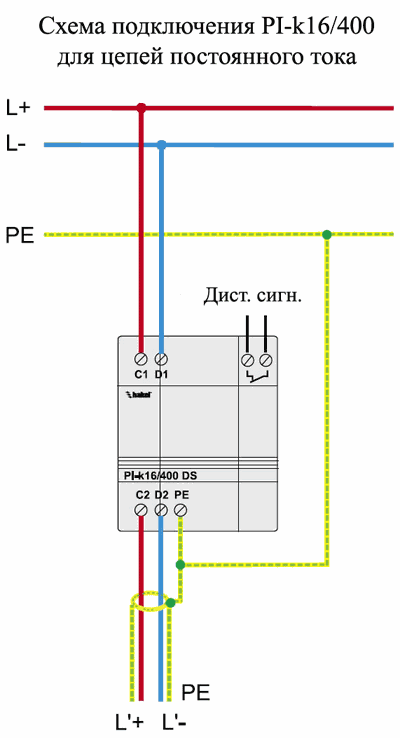

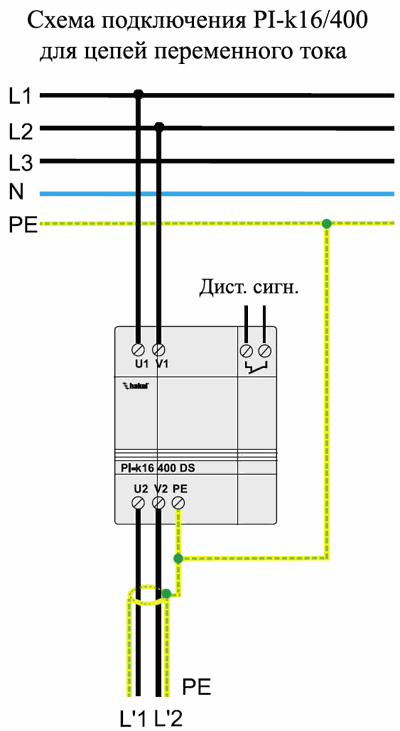

Защищаемое оборудование рекомендуется присоединять к фильтру с помощью соответствующего экранированного кабеля.
В качестве заземляющего проводника рекомендуется использовать проводник сечением не менее 6 мм2.При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции проводов) необходимо отключать фильтр от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.
| Класс разрядника по IEC 61643-1 |
|
III |
| Номин. рабочее напряжение |
UN |
400B (AC/DC)* |
| Номинальный ток |
IN |
16A |
| Макс. импульсный разряд. ток Imax(8/20) |
Imax |
8kA |
| Защитный уровень при Imax ( 8/20) |
UP |
< 1,6kB (L1/L2) |
| < 1,8kB (L/PE) |
| Время срабатывания |
tA |
<25ns (L1/L2) |
| <100ns (L/PE) |
| Рекомендуемая дополнительная защита |
|
16A |
| Рабочая температура |
J |
- 40 — +55oC |
| Сечение присоединяемых проводов |
|
4 — 6мм2 |
| Степень защиты в соответствии с МЭК 529 |
|
IP 20 |
| Материал корпуса |
|
SLOVAMID 6FRC2 |
| Монтаж |
|
35мм DIN рейка |

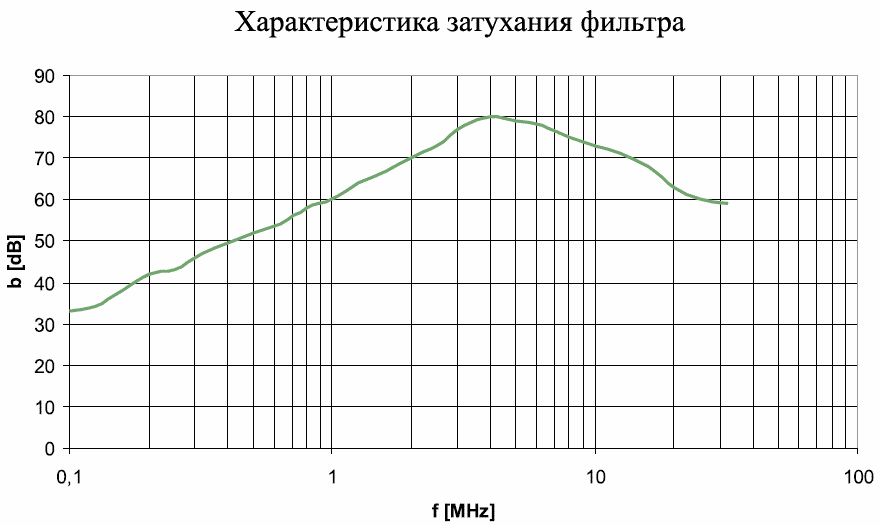

Асимметрическое затухание фильтра
(полоса заграждения) 0,15 до 30MHz |
|
мин.80dB на 3MHz
мин.40dB в полосе 0,15 - 30MHz |
| Константы фильтра |
Cx2 |
M33 |
| Cy2 |
22n |
| L |
1,8mH |
| R |
M68 |
| Рассеиваемая мощность при температуре 20oC |
|
<3,5 Вт |
| Контакт сигнализации: |
|
|
| - электрическая прочность |
|
3750 Bef |
| - сопротивление изоляции |
|
2x107W |
| - макс. коммутируемый ток |
|
~3A |
| - макс. коммутируемое напряжение |
|
~250 B |
| Макс. ток утечки |
|
< 3mA |
| Масса |
m |
250гр. |
| Номер по каталогу |
|
30 029 |
|
|
|
