Помехоподавляющие фильтры серии PI-k (32-150А) со встроенным УЗИП III класса, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98) представляют собой двухступенчатые однофазные устройства, предназначенные для защиты чувствительного электронного оборудования от высокочастотных помех и импульсных перенапряжений в низковольтных системах распределения электроэнергии переменного/ постоянного тока.
В конструкции фильтров применяются высококачественные ферромагнитные сердечники, обладающие высокой магнитной проницаемостью (m > 80000).

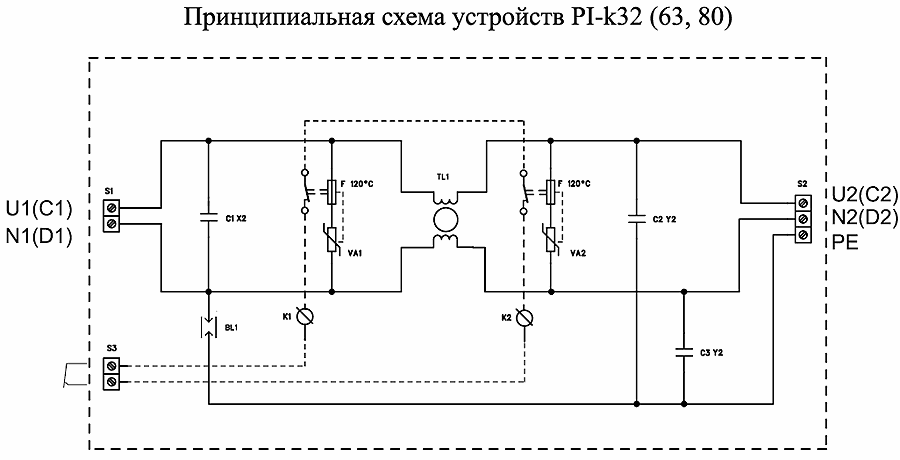

УЗИП выполнено по двухступенчатой схеме на варисторах (L/N) и разряднике (N/PE). Варисторы снабжены внутренними терморасцепителями, которые срабатывают при повреждении (перегреве) варисторов. Индикация состояния расцепителей осуществляется с помощью сигнальных кнопок, расположенных на корпусе устройства, а также с помощью дистанционной сигнализации (переключением «су контактов). Фильтры серии PI-k (32-150А) устанавливаются во вводной щит или во вторичный распределительный (этажный) щит после II ступени защиты.
Фильтры серии PI-k (32-150А), выполнены в металлическом корпусе и могут монтироваться с помощью винтов M4 (например, на корпус распределительного щита) или с помощью специального кронштейна на 35 мм DIN рейку.Фильтры серии PI-k (32-150А) серийно выпускаются на номинальные напряжения – 6,12,24, 48,60,80,110,120,130,160 и 230 Вольт (переменного/ постоянного тока).
Рекомендуемое сечение заземляющих проводников:
| PI-k32 |
10 mm2 Cu |
| PI-k50 |
25 mm2 Cu |
| PI-k63 |
25 mm2 Cu |
| PI-k80 |
25 mm2 Cu |
| PI-k120 |
25 mm2 Cu |
| PI-k150 |
25 mm2 Cu |
|
При заказе фильтров серии PI-k (32-150А) в комплекте с кронштейном для крепления на DIN рейку, необходимо указывать требуемое положение устройства по отношению к DIN рейке – вертикальное (V) или горизонтальное (H) (например, при горизонтальном расположении - PI-k50/DIN/H или при вертикальном расположении - PI-k50/DIN/V).

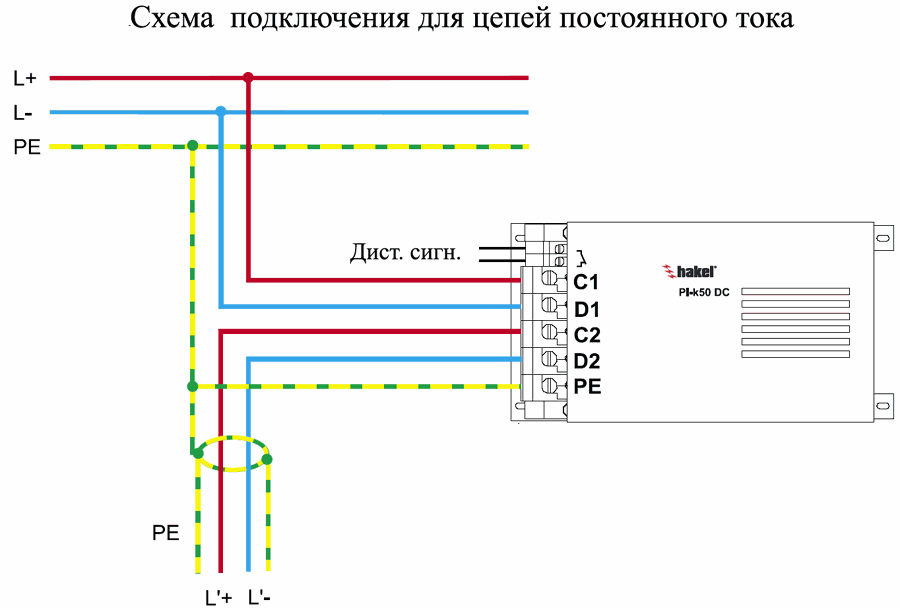

Защищаемое оборудование рекомендуется присоединять к фильтру с помощью соответствующего экранированного кабеля.
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции) необходимо отключать фильтр от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.
Вентиляционные отверстия в корпусе фильтров PI-k (32-150А) во время их работы должны быть всегда открыты!!!


| Тип |
|
PI - k32 |
PI - k50 |
PI - k63 |
PI - k80 |
PI - k120 |
PI - k150 |
| Класс ограничителя согласно IЕС 61643-1 |
|
III |
| Номинальное рабочее напряжение |
UN |
230 В AC (DC) |
| Макс. рабочее напряжение |
UC |
275 В AC (DC) |
| Номинальный ток |
IN |
32A |
50A |
63A |
80A |
120A |
150A |
| Макс. импульсный разрядный ток (8/20) |
Imax |
8kA (L/N,L/PE)
10kA (N/PE) |
| Уровень защиты при Imax (8/20) |
UP |
<1kВ(L/N)
<500 В (N/PE) |
| Рекомeндуемый дополнительный предохранитель |
|
32A |
50A |
63A |
80A |
120A |
150A |
| Время срабатывания |
tA |
<25 нс(L/N)
<100 нс(L/PE,N/PE) |
| Сечение присоединительных проводов |
|
10mm2 |
25mm2 |
35mm2 |
| Рабочая температура |
J |
-40 - +55oC |
| Степень закрытия |
|
IP 20 |
| Материал корпуса |
|
лист. сталь 0,8mm |
| Монтаж |
|
на 35мм DIN рейку или с помощью винтов М4 на монтажную панель |

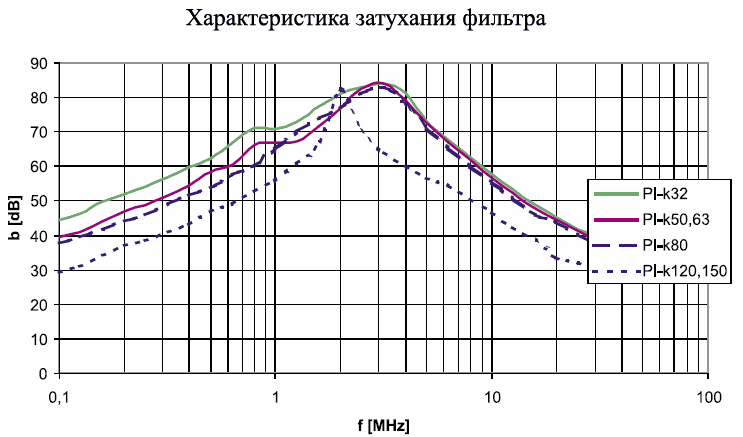

Асимметричное затухание фильтра
на полосе 0,15 до 30 Mhz |
|
мин.80 дБ на 3 MГц |
мин.80 дБ на 2 MГц |
| мин.40 дБ в полосе 0,15 - 30MГц |
мин.30 дБ в полосе 0,15 - 30MГц |
| Постоянные фильтра |
CX |
M68 |
2M |
| CY |
22 нф |
| L |
2,2 мГн |
1,4 мГн |
1 мГн |
0,6 мГн |
| R |
820 кОм |
| Потребляемая мощность |
|
<5 Вт |
<7 Вт |
<9 Вт |
<12 Вт |
<20 Вт |
<20 Вт |
| Контакт сигнализации |
|
- электрическая прочность |
3750 Bef |
| - сопротивление изоляции |
2x107W |
| - макс. коммутируемый ток |
~3A |
| - макс. коммутируемое напряжение |
~250 B |
| Ресурс (час.) |
|
мин. 100 000 . |
| Вес |
m |
870 гр |
968 гр |
1033 гр |
1374 гр |
1493 гр |
| Номер по каталогу |
|
30028 |
30100 |
30200 |
30180 |
30220 |
30230 |
|
