Комбинированное однофазное защитное устройство PI-p16 , включает в себя ограничитель импульсных пепренапряжений III ступени защиты и помехоподавляющий фильтр для защиты от высокочастотных помех. Устройства предназначено для защиты чувствительного электронного оборудования от воздействия импульсных перенапряжений и помех, согласно ПУЭ (7-ой редакции), ГОСТ Р 50571.19-2000 (МЭК 60364-4-443-95), ГОСТ Р 50571.26-2002 (МЭК 60364-5-5343-95), ГОСТ Р 51992-2002 (МЭК 61643-1-98) и ГОСТов по ЭМС. Устройства выполнены в виде адаптера, вставляемого в сетевую штепсельную розетку и устанавливаются после II ступени защиты непосредственно у защищаемого оборудования.

Устройство P-p16 представляет собой ограничитель импульсных перенапряжений III ступени без фильтра.

Оба устройства снабжены внутренними терморасцепителям, которые срабатывают при повреждении (перегреве) варистора. Индикация состояния расцепителя осуществляется с помощью индикатора зеленого цвета расположенного на корпусе устройств.

Защищаемое оборудование рекомендуется размещать на расстоянии не более 10 – 15 метров от устройств защиты от импульсных перенапряжений. Только при соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 650 В (для PI-p16) и 900 В (для P-p16).

При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать устройство от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу его из строя.

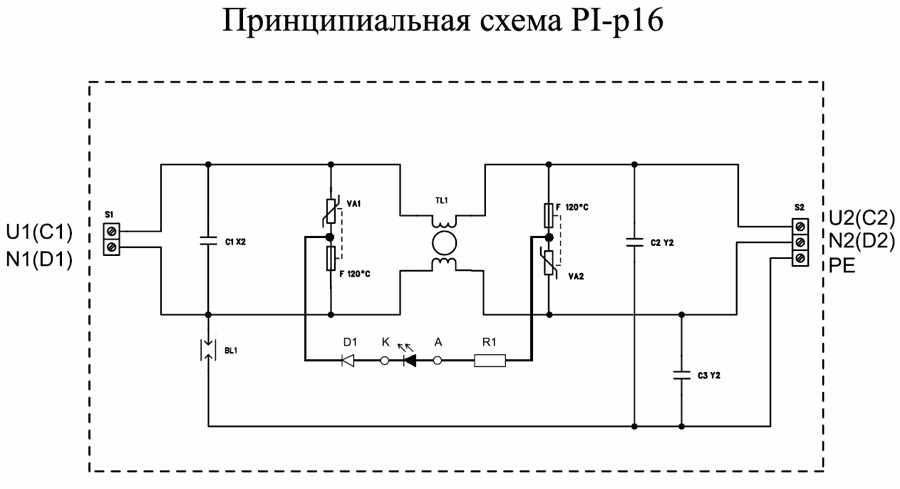

• принципиальная схема

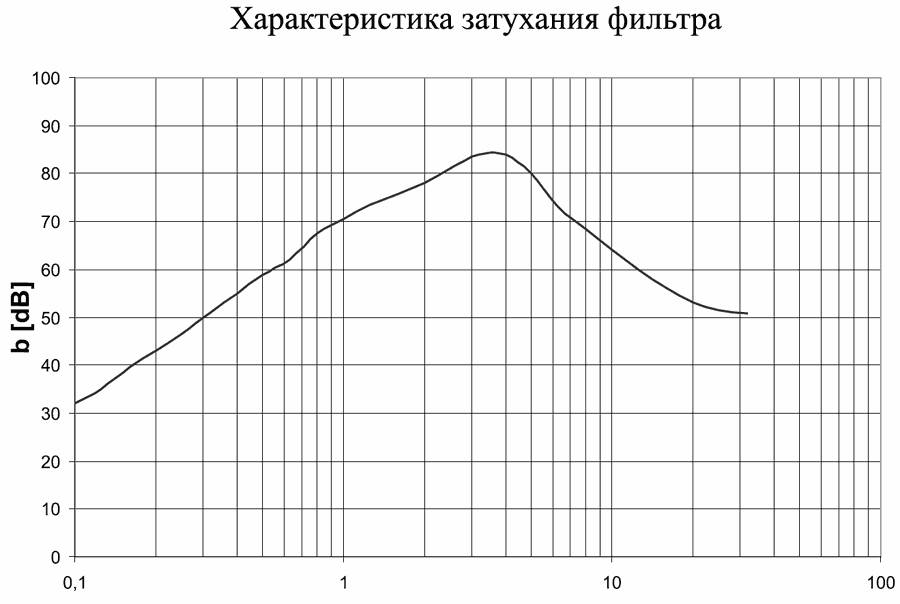

• характеристика затухания фильтра

Тип		PI-p16	P-p16
Класс ограничителя согласно IЕС 61643-1		III
Номинальное рабочее напряжение	UN	230 В / 50 Гц
Макс. рабочее напряжение	UC	275 В / 50 Гц
Номинальный ток	IN	16A
Ток утечки	IC	< 2 mA
Макс. импульсный разрядный ток (8/20)	Imax	8кA (L/N,L/PE)	4,5кA (L/N,L/PE)
		10кA (N/PE)
Уровень защиты при Imax (8/20)	UP	< 840 В (U/N)	< 1200 В (U/N)
		< 500 В (N/PE)
Время срабатывания	tA	<25 нс (L/N)
		<100 нс (L/N, N/PE)
Рекомeндуемая дополнительная защита		16A
Рабочая температура	J	- 5 — + 40oC
Асимметричное затухание фильтра на полосе 0,15 - 30 МНz		мин.40 dB на 0,15 - 30 MГц	-
		мин.80 dB на 2,5 MГц	-
Постоянные фильтра	Cx	220 нФ	-
	Cy	22 нФ	-
	L	0,4 мГн	-
Потребляемая мощность		< 3,5 вт	< 0,5 вт
Степень защиты		IP20
Масса	m	180 гр
Код по каталогу		30003	30037
