Помехоподавляющий фильтр PI-k25RFI со встроенным УЗИП III класса, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98) представляет собой двухступенчатое однофазное устройство, предназначенное для высокоэффективной защиты чувствительного электронного оборудования от высокочастотных помех в полосе 0,1 – 100 Мгц и импульсных перенапряжений в низковольтных системах распределения электроэнергии переменного/ постоянного тока.
УЗИП выполнен по двухступенчатой схеме на варисторах (L/PE, N/PE, L/N). C Варисторы снабжены внутренними терморасцепителями, которые срабатывают при повреждении (перегреве) варисторов. Визуальная индикация состояния расцепителей осуществляется с помощью ИНДИКАТОРА СОСТОЯНИЯ (STATUS INDICATOR) , расположенного на корпусе устройства, а также с помощью дистанционной сигнализации МОНИТОРИНГ ПОВРЕЖДЕНИЯ (FAULT MONITORING), переключением «сухого» контакта.

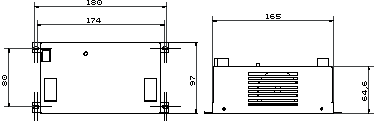

Фильтр PI-k25RFI выполнен в металлическом корпусе и может монтироваться с помощью винтов M4 (например, на корпус распределительного щита) или с помощью специального кронштейна на 35 мм DIN рейку.Фильтр PI-k25RFI устанавливается во вводной щит или во вторичный распределительный (этажный) щит после II ступени защиты.
По специальному заказу возможно изготовление фильтра PI-k25RFI на номинальные напряжения – 6, 12, 24, 48, 60, 80, 110, 120, 130, 160 Вольт (переменного/постоянного тока).
При заказе фильтра PI-k25RFI в комплекте с кронштейном для крепления на DIN рейку, необходимо указывать требуемое положение устройства по отношению к DIN рейке – вертикальное (V) или горизонтальное (H) (например, при горизонтальном расположении - PI-k25RFI /DIN/H или при вертикальном расположении - PI-k25RFI /DIN/V).
Защищаемое оборудование рекомендуется присоединять к фильтру с помощью соответствующего экранированного кабеля.
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать фильтр от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.
Вентиляционные отверстия в корпусе фильтра PI-k25RFI во время их работы должны быть всегда открыты!!!

| Тип |
|
PI-k25RFI |
| Класс разрядника по IEC 61643-1 |
|
III |
| Номин. рабочее напряжение |
UN |
230 В AC (DC)* |
| Макс. рабочее напряжение |
UC |
275 В AC (DC)* |
| Номинальный ток |
IN |
25A |
| Макс. импульсный разряд. ток Imax(8/20) |
Imax |
48kA |
Испытательный импульс
в соответствии с п.7.6.7 МЭК 61643-1 |
Uoc |
10 кВ(L-N,L-PE,N-PE) |
| Защитный уровень при Uoc = 10 кВ |
UP |
< 650 B (L-N, L-PE,N-PE) |
| Время срабатывания |
tA |
<25ns |
| Рабочая температура |
J |
- 40 — +55oC |
| Сечение присоединяемых проводов |
|
(L,N,PE) 4 — м2
(FAULT MONITORING) 1 — м2 |
| Степень защиты в соответствии с МЭК 529 |
|
IP 00 |
| Материал корпуса |
|
листовая сталь 0,8 мм |
| Монтаж |
|
на 35мм DIN рейку или с помощью винтов М4 на монтажную панель |

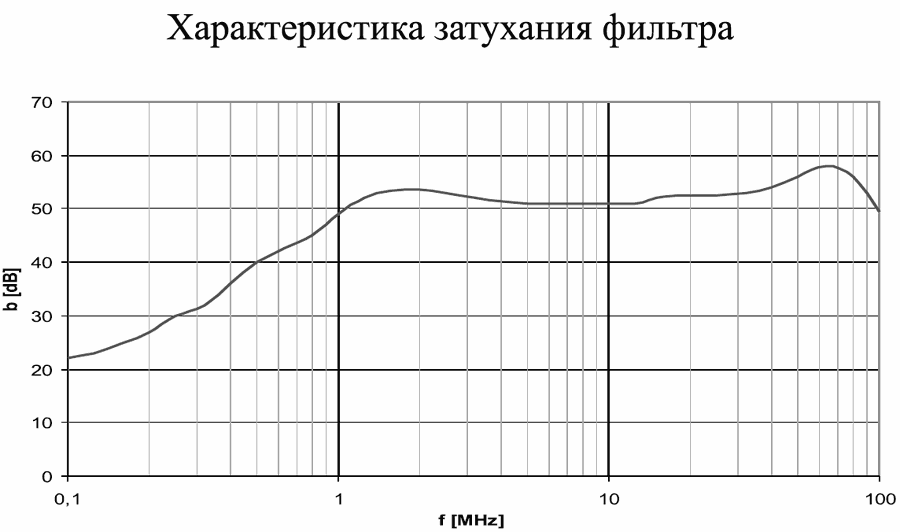

Асимметрическое затухание фильтра
(полоса заграждения) 0,1 до 100MHz |
|
мин.50dB в полосе 1-100 MHz
20-50dB в полосе 0,1 - 1 MHz |
| Константы фильтра |
Cx |
220 нФ + 3 х 4,7 мкФ |
| Cy |
2 х 47 нФ |
| L |
2 х 1мкГн + 2 х 44 мкГн |
| R |
68 кОм |
| Рассеиваемая мощность при температуре 20oC |
|
29 Вт |
| Макс. ток утечки |
|
< 6 мА |
| Контакт сигнализации: |
|
|
| - электрическая прочность |
|
3750 Bef |
| - сопротивление изоляции |
|
2x107W |
| - макс. коммутируемый ток |
|
~10A |
| - макс. коммутируемое напряжение |
|
~250 B |
| Масса |
m |
950гр. |
| Номер по каталогу |
|
30 056 |
|
